你知道DOS的命令参数吗？比如DOS的DIR命令的参数，使用DIR/P会显示一屏目录信息后暂停下来。这些参数也被称作开关。参数或开关给使用者以很大的灵活性，可以适应多种不同的需要！与软件一样，硬件也是有参数有开关可以设置的，硬件的设置开关就称为“跳线”（Jumper）。熟练的掌握跳线是装机必备的技术之一。

一、了解跳线的类型

迄今为止，跳线已经发展到了三代，分别是键帽式跳线、DIP式跳线、软跳线。

1．键帽式跳线

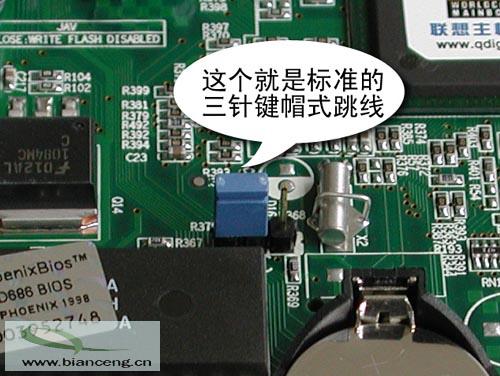

　　 键帽式跳线是由两部分组成：底座部分和键帽部分（如图1所示）。前者是向上直立的两根或三根不连通的针，相邻的两根针决定一种开关功能。对跳线的操作只有短接和断开两种。当使用某个跳线时，即短接某个跳线时，就将一个能让两根针连通的键帽给它俩带上，这样两根针就连通了，对应该跳线的功能就有了。否则，可以将键帽只带在一根针上，键帽的另一根管空着。这样，因为两根针没有连通，对应的功能就被禁止了，而且键帽就不会丢失。因为带键帽只表示接通，所以没有插反的问题。键帽式的跳线分两针的和三针的，两针的使用比较方便，应用更广泛，短接就表示具有某个功能，断开就表示禁止某个功能；三针的比较复杂些，比如有针1、2、3，那么短接针1、2表示一种功能，而短接2、3表示另外一种功能。

2．DIP式跳线
　　 DIP式跳线也被称作DIP组合开关，DIP开关不仅可以单独使用一个按钮开关表示一种功能，更可以组合几个DIP开关来表示更多的状态，更多的功能。如图2所示，DIP开关的一个可以两边扳动的钮就决定了两种开关状态，一面表示开（ON），另外一面表示关（OFF）。而对于组合状态的使用，有多少DIP开关就能表示2的多少次幂的状态，就有多少个数值可以选择，因此，进入DIP开关时必须对照说明书中的表格设置数值，否则你根本搞不清楚这么多的状态。

3．软跳线

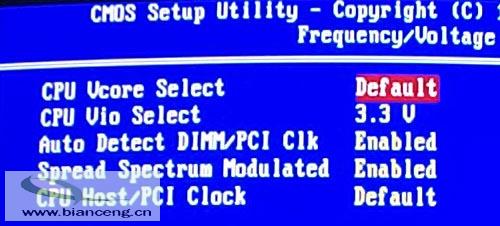

　　 软跳线并没有实质的跳线，也就是对CPU相关的设置不再使用硬件跳线，而是通过CMOS Setup程序中进行设置（如图3所示），根本不需要再打开机箱，非常方便。

二、设置跳线

在电脑配件中，主板、硬盘、光驱、声卡都存在跳线，以主板跳线最为复杂，硬盘次之。

1．主板跳线

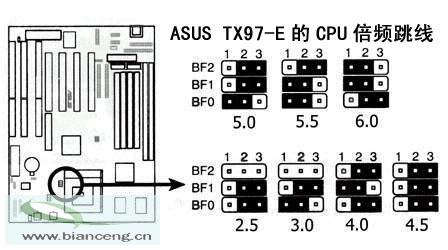

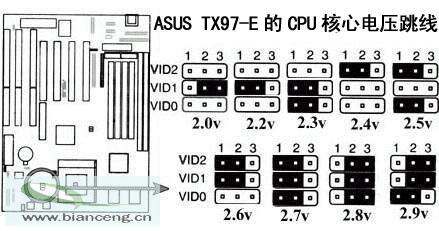

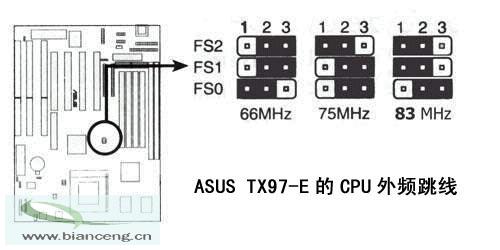

　　 主板上的跳线一般包括CPU设置跳线、CMOS清除跳线、BIOS禁止写跳线等。其中，以CPU设置跳线最为复杂，如果你的主板比较老，就必须在主板上设置内核电压、外频、倍频跳线。根据主板说明书和CPU频率，设置上述对应跳线。通常情况下，主板上对应CPU电压的是一组跳线（如图4所示），每个跳线都对应着一个电压值，找到合适的电压值，插上一个键帽短接它，就选择了这个电压值。同理，找到外频跳线（如图5所示）和倍频跳线（如图6所示），分别进行设置合适的外频和倍频。注意，每组跳线中只能选择一个跳线短接。对于软跳线的设置，将在《菜鸟学装机系列之十——“蓝色禁区”的14个经典设置》当中进行详细说明。

新的主板更为用户考虑的周全，几乎全部使用类似的软跳线，只剩下主板上的CMOS跳线开关还使用着最最原始的键帽跳线，它多是
