采用PT2272芯片制作的遥控解码器
来源:本站整理  作者:佚名  2011-10-27 15:10:37



  采用PT2262和89C51制作的解码器,能在几十米内遥控解开PT2272的所有编码。该解码器有3个按钮,分别作为开始(停止)、后退和数据转换。4个指示灯分别对应4个数据端口。另外通过开机时是否按下数据转换钮而分别为正常解码和慢速解码,正常解码时3分钟解完所有编码;而慢速解码则适应于要求解码时间相对较长的场合,解完所有编码则要12分钟。其原理是用单片机控制PT2262对所有可能的编码从低到高扫一遍,对应的PT2272就可解开相应的编码。

  使用时先打开电源开关,电源指示灯和第1位数据灯亮,此时按下开始(停止)按钮,电源指示灯闪亮,开始解码;当解码器扫描到对象的对应码时,必须按下停止键,此时解码停止前进,但由于速度过快,实际已经超过了该对象的编码,此时要再按后退键,按一次后退一步;直到找到该码为止。这时便可以通过按动数据转换键转换了,于是所有的数据端都可以打开。注意数据是可以在解码前选定的,只是要在停止状态时才能使用,而后退键也只在停止后才能使用,在解码时都是不可用的。

  电路原理见上图。主要由89C51和PT2262编码芯片组成,另加一个315 MHz的发射模块。

  89C51的主要工作是地址码变换和数据位变换以及对电路的各种控制。

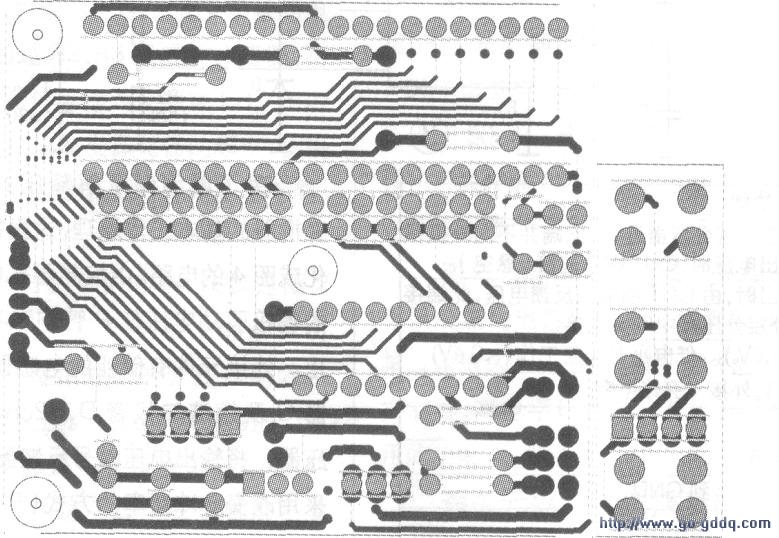

  PT2262则负责编码后通过315MHz发射模块发射出去。电路中89C51的Pl口和P3口全部用作地址码的变换;P20到P23为4位数据端口;P24到P26为3个控制按钮,PO口分别为4个数据指示灯和电源指示灯。另外电路还设有一个2x3的拨动开关作为OSC电阻的转换,以便适应所有的PT2272接收。解码器印制板图见下图。
