MP3转发器可以将MP3播放器的音乐或歌曲转发到汽车的音响系统进行播放，使您在驾车出游途中随时可以欣赏到高保真的立体声乐曲，并可以与同车人共享，既拓展了MP3播放器的功能(个人聆听扩展为多人同时聆听)，也增添了汽车音响系统的音源(MP3可以随时下载更新自己喜爱的歌曲)，值得有车族一试。

一、电路工作原理

      MP3转发器实际上是一个使用汽车12V 直流电源的调频立体声转发器，它将MP3播放器输出的立体声音频信号用调频方式发射出去，利用汽车上现有的调频收音机接收播放。最大的方便是不需要对汽车原有音响电路进行任何改动。MP3转发器电路如图1所示，电路中采用了调频立体声发射器专用集成电路BA1404(IC1)，电路简洁、外围元器件少、音质好、立体声分离度高、调试简单、工作可靠。

attachment_4294" class="wp-caption aligncenter" style="width: 561px;">

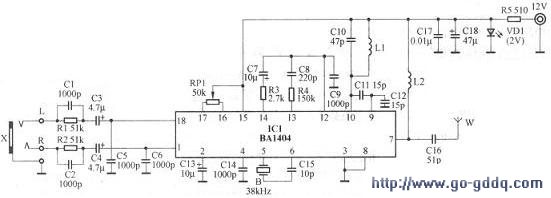

图1 MP3转发器原理图

      BA1404是专为调频立体声发射机设计的单片集成电路，18引脚双列直插式封装，内部电路结构如图2所示，它含有立体声放大器、平衡调制器、38kHz振荡器、射频振荡器、射频放大器等单元电路，接上少量外围元器件即可构成完整的立体声调制和发射电路，发射频率在88～108MHz调频广播范围内，由外接LC回路决定。

attachment_4295" class="wp-caption aligncenter" style="width: 402px;">

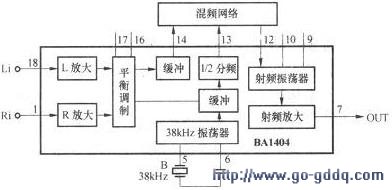

图2 BA1404内部电路结构

      左、右声道音频信号分别由18脚、1脚输入IC1(BA1404)，由内部的L、R放大器分别放大后，进入平衡调制器，调制后的立体声信号由14脚输出。R1、C1(R2、C2)构成时间常数为50 uS的输入端预加重网络， 以与调频收音机的频率特性相配合。C3、C4是输入耦合电容。

      RP1为平衡调节电位器。38kHz振荡器需外接38kHz晶体，振荡信号经缓冲和1/2分频后，由13脚输出19kHz的导频信号。R3、C7、R4、C8构成混频网络，将14脚输出的立体声信号与13脚输出的导频信号混频为复合信号，再由12脚进入IC1，去调制射频信号。L1、C10、C11、C12通过10脚和9脚与IC1内电路组成射频振荡器，振荡频率取决于L1、C10，约为92MHz。被复合信号调制后的射频信号经内部射频放大器放大后，从7脚输出， 由C16耦合至天线W 发射出去。

      集成电路BA1404电源电压允许范围为1.0V～2.5V，汽车12V电源必须经降压后方可作为工作电源。图1电路图中，设计BA1404的工作电压为2V，R5为降压电阻，VD1为稳压管，这里采用发光二极管作稳压管。发光二极管管压降一般为2V，具有一定的稳压特性，同时兼作工作指示灯，一举两得。C17、C18为电源滤波电容。

      二、制作调试与使用

    元器件参数如图1所示。除电解电容外，其余电容应采用高频瓷介电容。RP1选用线性微调电位器。VD1为发光二极管，可选用自己喜欢的颜色，由于VD1兼作稳压管，因此所选发光二极管的正向管压降必须在1.5V～2V之间。电感需自制，L1为空心线圈，用直径0.5mm漆包线在直径3.5mm左右的圆棒(例如圆珠笔心)上绕4圈，从圆棒上取下线圈后拉长至6mm 即可。L2利用100kΩ电阻做骨架，用直径0.1mm漆包线在其上绕80圈，线圈两线头与该电阻两引脚焊接在一起即可。音频信号输入端采用3.5mm立体声插座。天线W 用一根20cm长的电线代用。12V电源输入端连接一个汽车点烟器插头。整机安装在一个小塑料盒内。

      调试包括两项内容

①调整发射频率。接通MP3转发器电源，输入端接入音频信号，然后用一调频收音机接收转发器发出的调频信号，应在92MHz 附近收到信号。如果收不到信号，可用绝缘物轻拨L1改变其匝距，增大匝距可提高发射频率，减小匝距可降低发射频率，直至调频收音机接收到转发器的信号为止。调整过程中应注意避开当地调频广播电台的频率。

②调整声道平衡。调节RP1，使左、右声道信号平衡一致即可。

为便于MP3播放器与转发器的连接，应自制一根音频连接线。方法是用双芯屏蔽线将两个直径3.5mm的立体声插头连接起来，如图3所示，屏蔽线的两条芯线分别将两插头的R端与R端、L端与L端相连，屏蔽层将两插头的公共端相连，不可弄错。

attachment_4296" class="wp-caption aligncenter" style="width: 254px;">

图3 音频连接线

      使用时的连接方法如图4所示。自制连接线的一端插入MP3播放器的耳机插孔，另一端插入本转发器的音频输入插座X。转发器的电源插头插入汽车点烟器，电源指示灯VD1应亮。开启MP3播放器，用汽车调频收音机应能搜索接收到MP3播放的立体声信号。如因车身屏蔽导致收不到时，可将转发器天线移近车窗玻璃，或为车上的调频收音机安装一车内天线。

attachment_4297" class="wp-caption aligncenter" style="text-align: center; width: 243px;">

图4 MP3转发器连接图
