带磁芯的线圈
实际应用的射频( RF)电感器中常带有铁氧体螺纹磁芯。磁芯一般可以增大电感量4倍以上。还可以通过调整磁芯在线圈内的位置来调节电感量。铁氧体磁芯具有特定的频率范围，在特定的频段范围内表现出较小的功率损耗。

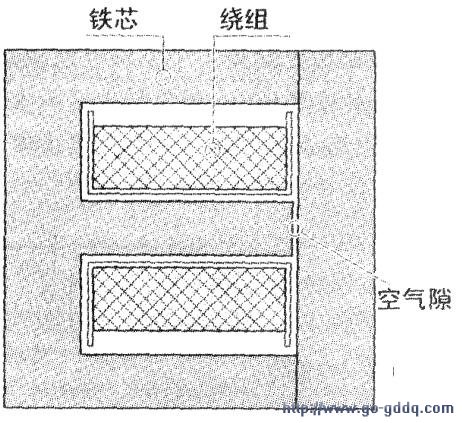

使用的磁芯可以带有或不带气隙，能够产生不同的电感量。虽然气隙使电感量减少。但可以使磁芯用于较高的励磁水平，在大的励磁电流下可以防止磁芯进入磁饱和状态。通常使用的磁芯形状有环型磁芯、E-I（日字）型变压器磁芯和封闭的柱型磁芯等。下图为E-I磁芯电感器结构。
对于带有磁芯的电感器来说，电感量除了受线圈的圈数影响之外，还要决定于所用磁芯的材料和形状。因此，无法像空心线圈一样给出一个一般的公式来计算电感量。磁芯生产厂家一般为每种磁芯给出一个以nH2为单位的参数：AL值。带磁芯电感器的电感计算公式为：L=A LXn2 (nH)例如：一种Amidon T37-2型环形磁芯具有40n Hlnl的AL值。如果在此磁芯上绕制一个10圈的线圈，得到的电感量将为：
L=4000n H=4 U H环形磁芯电感器与空心电感器一样，对于制作射频谐振电路很有用处。
除了AL值以外，磁芯的设计频率范围也很重要。AmidonXXX-2型环形磁芯（带有红色标志）的有效频率范围高达30MHz以上。下面要详细讨论的计算程序，可以用来快速判定空芯和已知AL值的带磁芯电感器的电感量。
