用软件对电感器做计算
　　

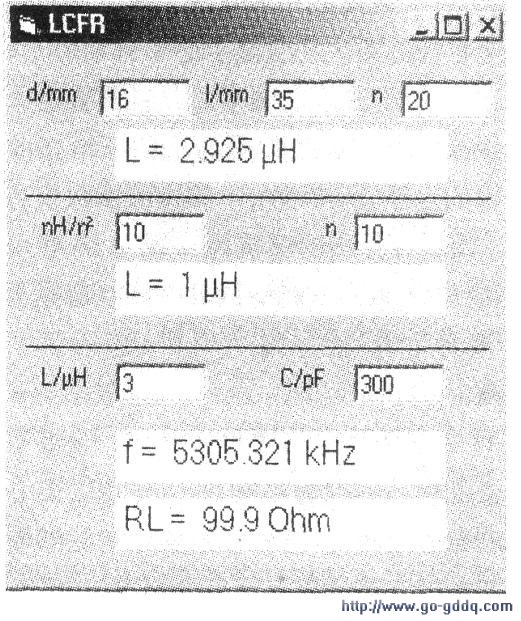

　　一个称为LCFR的用Vi8ua/BasIC(VB)编写的软件可以做电感器和谐振电路的计算。该程序的源代码和可执行程序能够从Elektor EleCTRonics的站点上下载。电感器计算程序使用的界面见下图。该程序可以计算空芯电感器和带已知AL值的磁芯的电感器的电感量。此外，如果能输入与电感匹配的电容值，它还能确定谐振电路的谐振频率和感抗RL。

　　程序功能由3个独立的部分组成，纯粹由于方便而合并在一个窗口界面中。空心线圈的电感计算使用窗口上部；带磁芯的电感器计算使用窗口中间部分；窗口下部可以见到计算谐振频率和阻抗的部分。如果在窗口任一部分输入新的参数，结果会立即改变，而最新计算出的电感值可自动用于下部的计算。

　　此程序对于快速“试出”新的参数是很理想的。电感量显示3位小数并不是用来表示结果的精度，而是表示能够对很宽的跨度范围内的电感都能进行计算，范围从几nH( 1nH=O.O01 u H)到几mH( 1mH=1000u H)。

　　如果希望做一个确定频率的谐振电路，可以先输入电容量，然后再确定给定类型的线圈所需的圈数，或确定线圈形式。但一般不这样做系统的计算，而是先选定某种电感器类型，然后用一系列标准电感器和电容器的值加以试验，直到找到合适的结果。例如，常常希望用标准的电感和电容元件构建具有特定谐振频率的谐振电路。这时，采用试凑的方法常常能够比系统的计算能够更快地得到结果。

　　一些实例
　　
　　假定你想在直径为42mm的卡纸筒上绕制一个330U H的电感，用于中波探测器。再假定线径为0.5mm，绕100圈，线圈长度为50mm。现在，你可以简单地试一系列不同的值。最终可以确定结果为80圈。而为了能调谐在从530kHz开始的中波波段，所配的可变电容器的最大容量至少必须有45pF。

　　用于较高的频率时，就需要进一步减少圈数。例如：用于VHF FM接收机的电感，D=8mm，1=lOmm，圈数仅有5圈。计算出的感抗为0.16 μH，使用20pF的电容，此谐振电路可以谐振于88.9MHz。恰好为VHF FM波段的下限。

　　上例为空芯线圈。由于一般难于得到磁芯的准确数据，所以使用带磁心的电感线圈时，常常需要估计它能够增加多少电感量或降低多少频率。例如，对于短波波段的电感器来说，一个圈数n,=18圈；直径D=8mm；长度1=12mm的空芯线圈，计算可得电感量为1,7uH。若匹配275pF的可变电容器，当此电感器的磁芯完全旋入线圈时，可以达到的最低谐振频率为5MHz，其相应的电感量约为3.7 u H。这样，通过旋入磁芯，频率可以降低两倍，而电感量增大达4倍。一种比较长的中波铁氧体棒甚至能够增大电感量达10倍。粗略地说，可以认为带有铁氧体磁芯的线圈仅需要空心线圈约1/3的圈数，就可以获得相同的电感量。

　　当振荡器接入电路时，其谐振频率可能发生明显的变化。特别是在较高的频率时，接线电容将有明显的影响。

　　就是说，组装好的调谐电路装到电路中以后，一般需要使用螺旋磁芯或微调电容器来进行调整。而为了作较大的调整，下面介绍的几种经验方法，甚至比用上面介绍的公式和用LCFR程序计算更为有用。

　　例如，当电容不变时，电感圈数加倍，电感量增为4倍，而谐振频率降为一半。即频率与圈数成反比，而与电容量的平方成反比。这意味着，电容改变成1/4的电容量可以使频率增到两倍，所以，为使调谐频率范围达到1：3，所使用的可变电容器的电容之比至少要达到1：9。

　　电感器并不限于用在RF(射频)电路上。也常用于干扰滤波器、低频／音频滤波器以及电压变换器上。一般电路图上常常只标示电感值，而不给出其它参数。但在一些电路，如电压变换器电路中，饱和电流值和电感器的直流电阻也都是很重要的参数。因此．使用市售电感器时，仅电感量正确常常无法获得最佳的结果。因此，即使是为了进行初步实验，也常常需要自己绕制一些参数适宜的电感器。例如，电压变换器用的1 5mH的电感器可以绕在一个中波无线电磁棒上。如果小磁棒上最初有100圈（这在拆下线圈时很容易计算出来），其电感量可达300IJH，因为，通常可变电容器最大容量约为300pF。这样你就可以计算出来磁芯AL值约为30nH/n2。那么，你只需要在磁棒上绕220圈，就能够得到1.5mH的电感器了。
