PCB设计规则之印制导线布线
来源:本站整理  作者:佚名  2011-11-14 10:42:00



      布线是指对印制导线的走向及形状进行放置,它在PCB的设计中是最关键的步骤,而且是工作量最大的步骤。

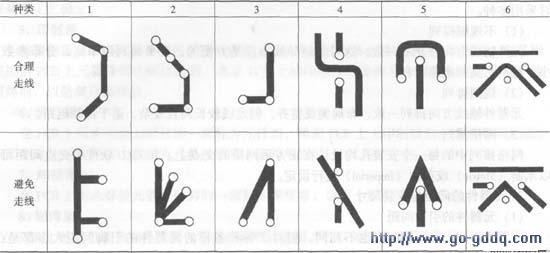

      PCB布线有单面布线、双面布线及多层布线;布线的方式也有自动布线和手动布线两种。印制导线的走向及形状如图1所示。

      在PCB的设计中,为了获得比较满意的布线效果,则应遵循如下基本原则:

      1)印制线的走向——尽可能取直,以短为佳,不要绕远。

      2)印制线的弯折——走线平滑自然,连接处用圆角,避免用直角。

      3)双面板上的印制线——两面的导线应避免相互平行;作为电路输人与输出用的印制导线应尽量避免相互平行,且在这些导线之间最好加接地线。

      4)印制线作地线——尽可能多地保留铜箔作公共地线,且布置在PCB的边缘。

      5)大面积铜箔的使用——使用时最好镂空成栅格,有利于排除铜箔与基板间粘合剂受热产生的挥发性气体;导线宽度超过3mm时中间留槽,以利于焊接。
