在运用555时基电路设计而成的定时器电路中，一般都将555时基电路连接成单稳态触发器，这样连接使得电路设计简单，只需要几个电阻器和电容器就能实现触发功能，但同时也存在外部对555时基电路2脚的干扰问题，本电路巧妙的利用了555时基电路4脚的强制复位的功能来实现抗干扰的定时器电路。

       一、电路工作原理

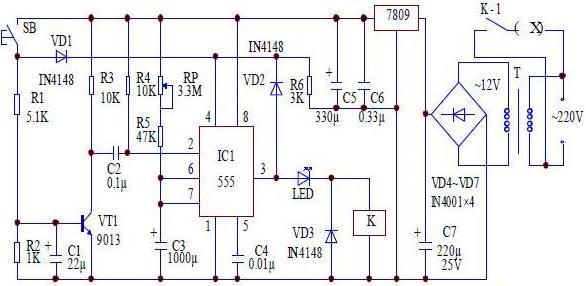

       电路原理如下图 所示。

attachment_5393" class="wp-caption aligncenter" style="width: 596px;">

基于555的抗干扰定时器电路原理图

       在SB断开时，555时基电路的4脚通过电阻器R6与地相连，555时基电路被强制复位。此时，无论2脚受到多大的干扰，555时基电路都不工作。当按下按钮B 后，电源通过二极管VD1加到4脚一个高电平，时基电路的强制复位功能解除，同时电源通过电阻器R1加到三极管VT1的基极上，使得VT1导通，电容器C2通过与VT1集电极相连后向IC电路的2脚输出一个低电平，IC翻转置位，3脚输出高电平，发光二极管点亮、继电器K 得电，触点K-1闭合，插座对外供电，同时3脚的高电平通过VD2 向4脚输出一个高电平使得电路自锁。当暂态结束后，电路翻回稳态，3脚输出低电平，继电器K失电，触头K-1断开，电路恢复到初始状态。

二、元器件的选择

IC1 555时基电路选用NE555、μA555、SL555等时基集成电路；R1~R7选用RTX—1/4W型碳膜电阻器；RP可用WSW型有机实心微调可变电阻器；C2、C4、C5、C6选用CT1 型瓷介电容器，C1、C3、C7选用CD11—16V电解电容器；二极管VD1、VD2、VD3 选用IN4148硅型开关二极管，VD4~VD7选用IN4001硅型普通整流二极管；继电器K可根据用电设备的需要选择；三端集成稳压器选用7809型三端集成稳压电路。

       三、制作与调试方法

       在电路的调试阶段，电路的定时时间可以通过T=1.1（RRP＋R5）×C3估算，所以需要改变定时时间可以通过调节可变电阻器来实现。
