本电路通过使用2 个555时基电路形成一个定时时间较长并且定时时间可调的定时电路。

    一、电路工作原理

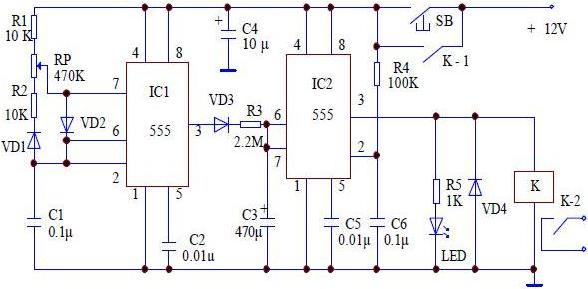

    电路原理如下图1所示。

attachment_5397" class="wp-caption aligncenter" style="width: 598px;">

双555时基电路长延时电路图

    IC1 555时基电路接成占空比可调的自激多谐振荡器。当按下按钮SB后，12V的直流电压加到电路中，由于电容器C6的电压不能突变，使得IC2电路的2脚为低电平，IC2电路处于置位状态，3脚输出高电平，继电器K得电，触点K-1、K-2闭合，K-1触点闭合后形成自锁状态，K-2 触点连接用电设备，达到控制用电设备通、断的作用。同时IC1 555 时基电路开始形成振荡，因此3 脚交替输出高、低电平。当3脚输出高电平时，通过二极管VD3、电阻器R3对电容器C3充电。当3脚输出低电平时，二极管VD3截止，C3没有充电，因此只有在3脚为高电平时才对C3充电，所以电容器C3的充电时间较长。当电容器C3的电位升到2/3VDD 时，IC2 555时基电路复位，3脚输出低电平，继电器K失电，触点K-1、K-2 断开，恢复到初始状态，为下次定时做好准备。

    二、元器件的选择

    IC1、IC2选用NE555、μA555、SL555等时基集成电路；VD1~VD4选用IN4148硅型开关二极管，发光二极管可选用一般的发光二极管；R1~R5选用RTX—1/4W型碳膜电阻器；电容器C1、C2、C5、C6选用CT1型瓷介电容器，C4选用CD11—16V电解电容器，C3 选用漏电流极小的钽电解电容器；RP可用WSW型有机实心微调可变电阻器；继电器K 选用JRX—13F型具有两组转换触点的小型电磁继电器。

    三、制作与调试方法

    在调试中，可以调节可变电阻器RP改变IC1 555时基电路3脚输出方波脉冲的占空比，从而改变定时器的定时时间。本电路结构简单，只要按照电路图焊接，选用的元器件无误，都能正常工作。
