大家知道，传统的彩电消磁电路是利用正温度系数热敏电阻（俗称PTC元件）进行消磁。但消磁后热敏电阻中仍有毫安级电流通过，以维持热敏电阻的高温，其弊端是既耗电能，又使消磁电阻的使用寿命缩短，不少用户在看完电视后，往往只按遥控器“待机”键关机，这种情况下，消磁电路和开关电源仍在继续耗电，这与现在提倡的节能、绿色环保理念相悖。因此，现在生产的新型彩电（含彩显）都是由CPU消磁控制端子发出一脉冲电平，经开关三极管控制继电器常开触头导通，使消磁电路对彩管（彩显）进行消磁，脉冲电平过后，开关三极管截止，继电器复位（常开触头断开），消磁电路开路，消磁电路不再耗电。那么能否对原来生产的彩电消磁电路进行改进，也达到上述效果呢？经笔者试验，回答是肯定的。

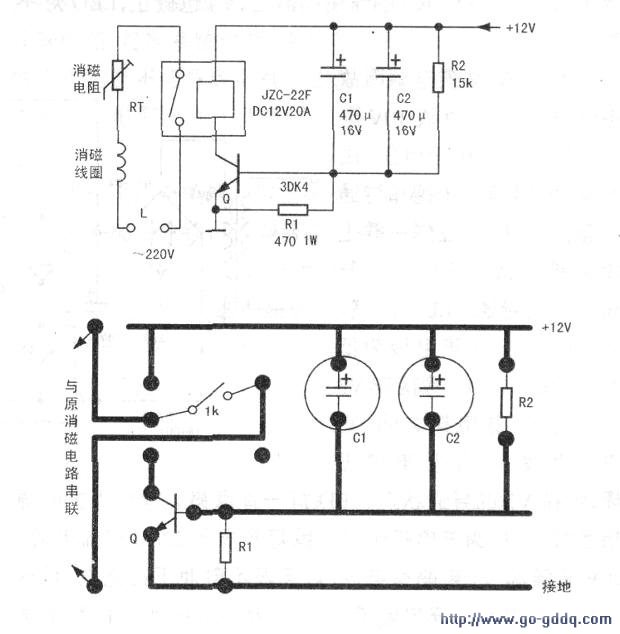

　　这种改进实际电路很简单（见上图），其原理是：电视机工作后产生的直流12V电压（可由开关电源或行输出变压器提供）经Rl对电容Cl、C2充电，开始充电时Rl两端电压降大干控制管Q的导通电压(即Ube≥0.7V)，于是Q饱和导通，继电器1得电一常开触头闭合一接通消磁电路对彩管（或彩显j进行消磁，经两三秒后，电容C1、C2充电基本完毕，当Rl两端压降小于0.6V时，Q由导通转为截止→继电器J失电→常开触头断开→消磁电路电源断开，消磁工作结束且不再耗电，这是优点之一。

　　上图中，经实测在电容Cl、C2开始充电时流过R1电流为150mA，瞬时功率约为1W，故用1W功率的电阻足够。Cl、C2为两个470μF/16V规格的，如有l000μF/16V规格电容，则用一个电容替换Cl、C2即可。R2为电容电荷泄放电阻，保证在关机后对电容Cl、C2极板上电荷进行中和，功率1W就可以。当R2的阻值为15kΩ,时，可在关机5分钟后开机，能进行再次消磁。继电器选用DC12V20A规格的，Q为Vce≥50v、ICm>lO0mA的NPN型硅开关管，比如3DK4、3DK9即可。

　　下图是该消磁电路的印制板图。元件装好后，用快干胶贴在开关变压器上或电源空闲处，不必调试即可正常工作。这样改进的优点之二是错开了消磁电路消磁和开关电源启动时的大功率同时用电，减轻了对电网和电源输入电路的冲击。
