触摸调光电路的电源直接取自市电（不能用电源变压器），且局限使用半波整流，而遥控接收电路用半波整流时严重影响接收性能，所以考虑遥控接收电路采用桥式整流，触摸调光电路采用半波整流。

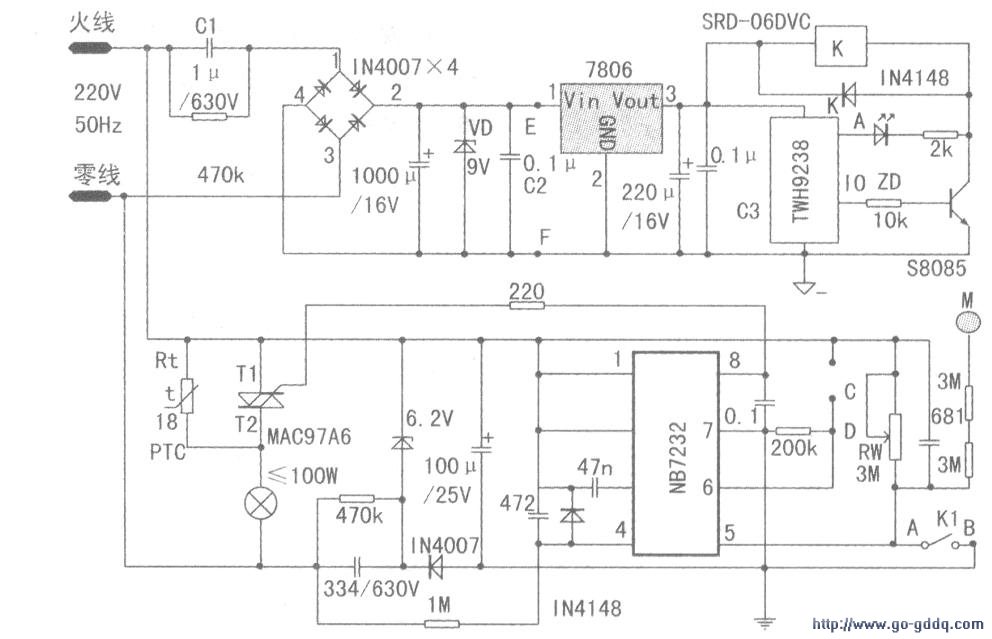

　　下图中，C1为降压限流电容，容量的估算方法如下：断开E、F两点，在断点的右边（7806的输入端）接入“6R22”型9V电池，实测工作总电流约为54mA，由于电容降压式电源可视为恒流源，依据公式：U=lxXc（U一220V），Xc=l/2 rr fC。推算出：1≈62C（I的单位为mA，C的单位为u F）．给9V稳压管预备约8mA的工作电流，即I为62mA，得C=1U。9V稳压管VD选择IN4739A、1W硅稳压二极管。为优化IWH9238接收模块的稳压环境，采用三端稳压器7806．C2消除输入线路的自激振荡，C3消除电路的高频噪声。6V直流继电器将两部分电路的地有效隔离，避免火线、零线经两地相连引发短路，同时控制NB7232的(5)脚低电平（或⑥脚高电平）触发，即控制A、B点（或C、D点）通、断。跟触摸方式相比，有火线、零线引入电路无要求的方便之处。

　　在制作中往往出现不用触摸铜片，只要手接近铜片，甚至只要触摸与之相连的绝缘底座，就能触发灯光。通常，触摸铜片的面积不同；绝缘底座不同；环境湿度不同都会影响触摸灵敏度，一般应选择绝缘性能稳定的底座，再通过调节Rw来调整触摸灵敏度。Rw越小，灵敏度越小；Rw越大，灵敏度越大。当轻易就能触发灯光时，说明灵敏度太大，应将Rw调小；当手长时间触摸铜片（在保证插头引入火线位置如下图所示的情况下）．灯光也不能触发，说明灵敏度太小，应将Rw调大。再用手近距离点触铜片（即轻轻拍打铜片），看灯光是否有稳定的开、关跳变，即手拍灯亮，手离灯熄，直至调节到满意为止。

　　Rw的引入，使灵敏度调节方便可靠，避免了一个一个选择电阻的麻烦。

　　避免受微弱交流泄漏信号的干扰，⑥脚不接地就不能悬空，必须在⑥、(7)脚间加一个200kQ的电阻，否则在触摸时，灯光闪烁不停，调光、开与关均失控。

　　调光电路中最易损坏的元件是双向可控硅。它的瞬间损坏，多见在接通电源时发生。有时无声无息，有时一声爆裂！并且大多数情况下使调光集成也免不了遭殃！在电路中增加一只具有正温度系数的热敏电阻Rt(下图中PTC电阻为18Ω)，并联在双向可控硅的第一阳极与第二阳极之间。由于常温时PTC阻值只有数十欧姆，承担接通电源的一部分冲击电流，随着PTC的温度上升，阻值增大，大部分电流流经受导通角控制的可控硅，不影响电路的正常工作，有效地保护了可控硅和调光集成，一举两得。
