DD牌RD-318A型充电器可分别对4节5号或7号镍镉、镍氢电池充电，还可以对两节1号或2号电池充电；电池充满电后能自动指示，自动停止；可以鉴别真假镍氢镍镉电池；其输出功率可达3瓦。

　　但经使用并打开充电器发现，它具有几个不容忽视的缺点使它的实用性大打折扣：

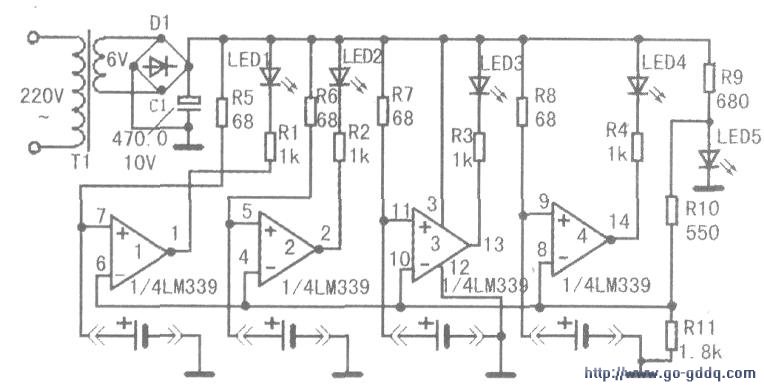

　　1、线路比较简单，做工比较粗糙，其电路如下图所示。采用一片4比较器LM339集成电路作为控制元件。电源指示灯LED绿灯通电后其端电压约为1.8V～1.9V。此电压经电阻R10和Rll分压后接到4个比较器的反相端，反相端就得到了约1.44V～1.45V的基准电压。4个待充电电池的正极分别与LM339的4个同相端相联，并经68Q、1/8W电阻与电源联接，电源即经过此限流电阻向电池充电。刚充电时，电池的电压较低，比较器同相端的电压低于反相端的电压，比较器输出低电平，与之相联的红色LED指示灯导通发光。当电池的电压上升到略超过比较器反相端的1.45V电压时，比较器翻转输出高电平，红色LED指示灯停止发光，表示充电工作已经完成，但是充电器不会停止对电池的充电．若是不及时取下电池，就会造成电池的过充电，这点与充电器的说明并不相符。

　　2、LED指示灯的端电压并不稳定，与外加的电压大小有关，其温度特性也不够好，用它作为基准电源并不理想。

　　3、充电时的限流电阻是68Ω、1/8W，电源的直流电压为6V，可以估算出最大充电电流不会超过80mA，似嫌小了；68Ω电阻工作时消耗的功率约435mW，大大超出电阻容许的125mW的功率，很容易损坏。

　　4、充电器在空载下只工作了半小时变压器就很烫手，测得空载电流为35mA，说明电源变压器线圈的匝数不够，线圈导线的直径也比较小（初级导线的直径为0.08mm，次级为0.25mm，125匝），输出功率达不到要求。

　　5、鉴别真假充电电池的功能，只不过是利用假电池的容量比较小，充满电所花费的时间比较小来判断的，实际意义并不大。
