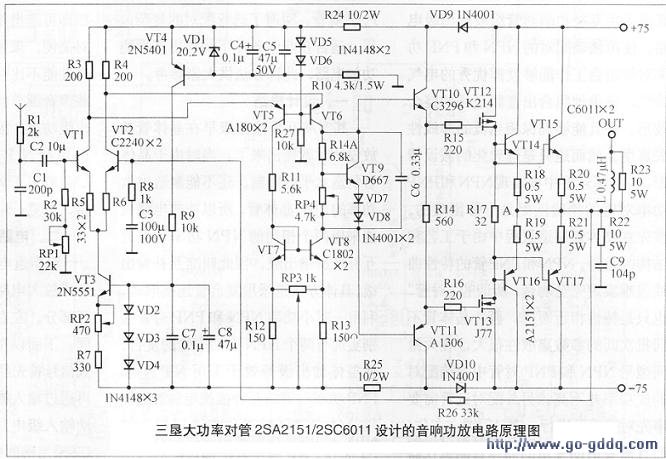

本人获得《无线电》杂志赠送的三垦大功率音响对管2SA2l5l/2SC6Oll，并应用这两对大功率管，设计出了一款高性能500W大功率功放电路，电路如下图所示，

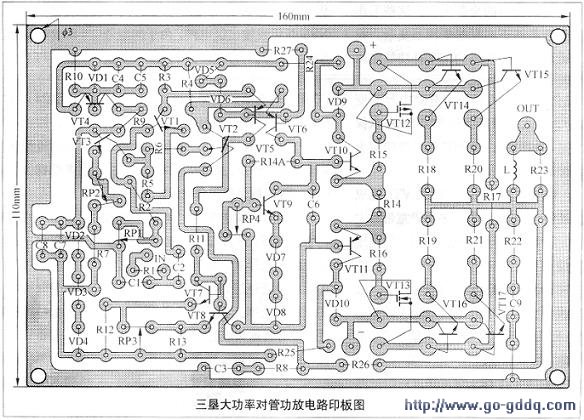

印制板图如下图所示。

全电路由输入级、电压放大级、缓冲变换级、功率预放级和功率输出级等电路组成，各级间还设有电流负反馈电路，使音质得到进一步的改善，不失真输出功率可达500W以上。它可广泛应用于学校、舞厅、影院、车站等大型公共音响场所，现介绍给大家。

　　工作原理

　　输入级由VT1-VT3组成带射极恒流源的差分放大器，由VD2-VD4的正向导通电压作基准电压提供给VT3，而VD2-VD4的供电又由VT4及外围元件组成的恒流源提供，提高了输入级的稳定性，并具有较高的共模抑制能力，对于电网电压的变化、电网干扰、电位漂移、温度漂移等都有较强的抑制作用，并能很好地消除“厄雷效应“。
