用P111G设计的交通指挥灯控制系统
来源:本站整理  作者:佚名  2011-11-14 10:43:34



  4、接线与使用

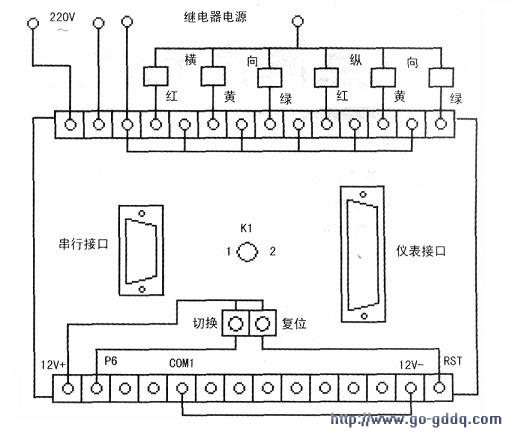

  (1)切换、复位按钮的装接切换按钮采用小型可锁定按钮开关或钮子开关,复位按钮采用小型普通按钮,装设在P111G的外壳上。接线见下图。

  (2)继电器组的装接由于P111G的输出继电器触点的额定电流只有1A,故需要装接一组(6个)小型继电器(触点的额定电流为5~10A),用外设继电器的触点去控制交通指挥灯。外设继电器组可使用原有的,其接线见图3。

  (3)倒计时显示的实现用排线从P111G的仪表接口上将个位、十位的数字显示信号引至大型数字显示设备即可实现。笔者实验时就采用PLLlG-B仪表板作显示。

  (4)状态的切换由双向红灯亮状态切换到正常工作状态,按切换按钮即可。由正常工作状态切换到双向红灯亮状态,要先按切换按钮,再按复位按钮。

  (5)通行时间的设定只要修改程序中第1、2条指令即可,设定的值不要超过099。如要将纵向通行时间改为40秒,则将第1条指令改为:-F01040即可。

  本程序在PlllG-MC2上已通过运行验证。
