用P111G制作的随机运动小车控制系统
来源:本站整理  作者:佚名  2011-10-11 09:09:13



  P111G系列可编程控制器编程容易、连接简单、使用方便、性价比高,若将P111G-MC2主机和P111G-K2扩展单元连在一起使用,就可获得12路继电器输出和19路开关量输入,使它可以适用于更多更为复杂的工控系统。

  本文就是想通过一个用P111G制作的随机运动小车控制系统的实例,与各位感兴趣者交流一些应用体会。

  1、控制系统介绍

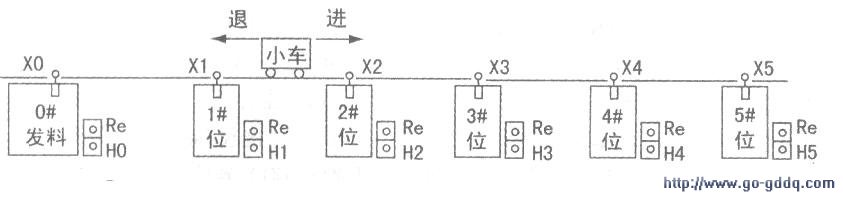

  下图是某随机运动小车的工作示意图,该小车担负发料任务。当小车在0#位上料后,由0#位沿轨道驶往1#位并在该位等候。此后,若5#位~1#位中有任何一个呼叫,小车会自动驶向该位,并在该位停留若干秒时间,供工作人员取料。若小车上的料用完,可用各工位的复位按钮,将小车召回装料。

  在本例中,输出只需要两路,用以控制小车的前进与后退。复位按钮则全部并接在主机的RST端口上,可不占用输入端口。而每个工位需要接1个呼叫按钮和1个行程开关,故总共需要12个输入口,这就需要将P111G-MC2和P111G-K2连在一起使用。所有端口使用分配可见下表。

[1] [2] [3] [4]  下一页
