简单的音乐钱筒制作
来源:本站整理  作者:佚名  2011-11-14 10:44:02



  目前,市面上出售的钱筒功能比较简单,只有钱币的人口和出口或只有放入硬币时才播放音乐。而本文介绍的音乐钱筒不管故人的是硬币还是纸币都能播放音乐,并且触发一次换一首乐曲,共能播放七首不同的乐曲。

  工作原理

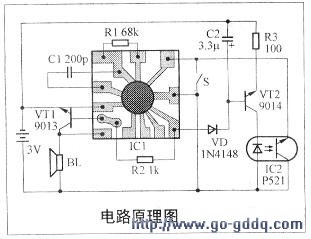

  电路图如下图所示,IC1是型号为KD-482G的七首双音乐IC,它内部可存放七首双音乐曲,能触发一次换一首乐曲,循环一次约为5分钟。由于是双音,它除了主音之外,还有佘:音,声音比较好听,使用电压为3V。

  为了能使音乐钱筒在连续放人钱币时不换乐曲,这里加接了由三极管VT2和光耦IC2等元件组成的防重触发电路。S是起触发作用的微动开关,它除了能触发播放乐曲之外,还能触发一次换一首乐曲。为了不重复触发,音乐的一部分信号通过二极管VD加到三极管VT2的基极,并对电容C2充电,使三极管VT2导通。电流通过光耦IC2内的发光管,并使内部的光敏管导通。这样,就相当于开关S闭合。

  同时,由于电路的延时作用,即使连续放人钱币再按压微动开关,由于IC2内部光敏管已导通,故按压不起作用,这样就保证了乐曲不重复触发只有当一首乐曲播完后才会再次触发更换乐曲。

  电路中,R1用来调整乐曲的快慢。二极管VD起信号的隔离作用,防止电容C2的电压加到三极管VT1的基极。

  元件选择IC1选用KD-482G七首双音乐IC,可向浙江萧山金龙电子公司邮购。三极管VT1选用9013,β在100-150之间。三极管VT2选用9014,β在200-250之间。光电耦合器IC2选用四脚IC,型号为P521。扬声器用8Ω、0.25W的。S选用带弹簧片的微动开关。

  制作方法和调整

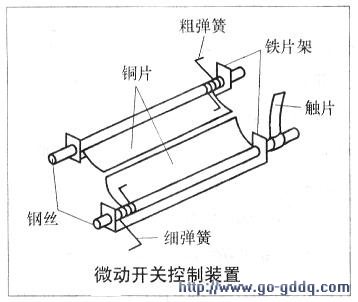

  先制作一个钱币放人时能按动微动开关S的装置,如下图所示。

它装在钱筒放入钱币的入口。当钱币放人时两钢片弹开,钢轴的一踹有一触片就会按压微动开关。具体制作方法是找两条直径约2mm的钢丝,把钢片卷在钢丝上面,用焊锡把铜片和钢丝固定在一起。做两个铁片架,找两条录音机弹簧,要求一粗一细,以便有较大的力使触片按压开关。按图装配好,再找一钢片焊在钢丝的一端作为触片。

  制作完成后,要求钢片能灵活开合,铜片和钢丝不能有松动的情况。

  印制电路板如下图所示,

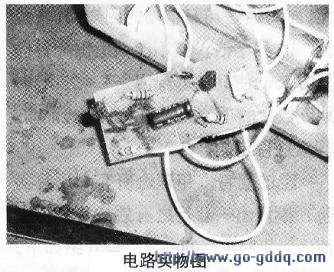

电路实物图片如下图所示。

元件焊接无误后,接通电源,按压微动开关S,应能发出乐曲声,如感到声音太快或太慢可调整R1。如多次连续按压开关S时,会换乐曲,可适当调整电容C2的大小。

  调整完成后,找一塑料方形钱筒,把人口开大一些,以便用手指将钢片顶开放入钱币。将按动微动开关S的装置装在钱筒的人口内部。将微动开关S装在钱筒内靠近触片的地方。调整微动开关的位置,当不管放人的是纸币还是硬币都能使电路触发,然后固定微动开关。最后,把电路板和电池盒固定在钱筒的底部,在钱筒的侧壁开一些放音孔,把扬声器固定在上面。这样,一个新颖的音乐钱筒便制作完成。
