稳压电源的制作
来源:本站整理  作者:佚名  2011-11-14 10:44:05



  压电源是一种最常用的电子设备,也是无线电爱好者制作最多的课题之一。本文通过一款小型直流稳压电源的制作,介绍电子小制作的具体方法和技巧。

  该稳压电源额定输出电压分为1.5V、3V、4.5V、6V和9V共5挡,最大输出电流为IA,具有过热、过流和输出端短路保护功能,外形如下图所示。

由于采用了集成稳压器,因此具有性能优良、工作可靠、电路简洁和制作调试方便的特点,适合广大爱好者自制。

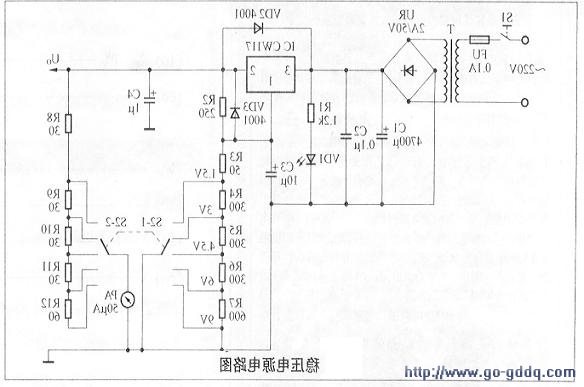

  一、电路工作原理如下图所示为稳压电源电路图,由三部分电路组成。

  (1)电源变压器T、整流全桥UR、滤波电容C1和C2等构成整流滤波电路,其作用是将交流220V市电变换为直流电压。

  (2)集成稳压器IC、输出电压选择开关S2等构成可调稳压电路,其作用是自动保持输出直流电压的稳定。

  (3)发光二极管VDI、微安表头PA等构成指示电路,分别作为整流电源和稳压电源的输出指示。

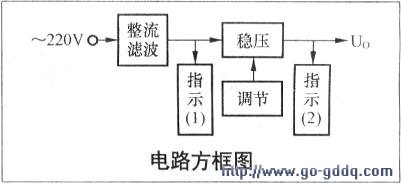

  下图为其方框图。

  1.电路工作过程

  交流220V市电经电源变压器T降压、整流全桥UR整流、电容C1和C2滤波后,得到约l6V的直流电压,再经由集成稳压器IC稳压调整后,输出稳定的直流电压。当输入电压或负载电流在一定范围内变化时,输出的直流电压稳定不变。

  2.稳压与保护电路原理集成稳压器IC型号为CW117,内部具有过流、过热和调整管保护功能,典型应用电路如下图所示,其输出电压Uo由电阻Rb,与Ra的比值决定,Rb越大Uo越高,Uo=1.25(1+Rb/Ra)。

  为了实现输出电压分挡调节,Rb由R3-R7的电阻串联构成,并由S2-1予以选择,如图2电路图所示。C3的作用是提高纹波抑制比,C4的作用是消除振荡以确保电路工作稳定。

  VD2、VD3为保护二极管。VD2可防止C4放电而损坏集成稳压器,VD3可防止C3放电而损坏集成稳压器。

  3. 指示电路的作用发光二极管VD1为整流全桥输出指示。微安表头PA为集成稳压器输出指示,由于集成稳压器的输出电压有不同的 5挡,因此PA 的降压电阻为R8—R12的电阻串,并由S2—2予以同步选择。如果VDI亮而PA无指示,则可判断故障在稳压部分。
  二、元器件选择与自制
  1. 主要元器件选择IC选用三端可调正输出集成稳压器CWll7 (或217、317),具有若干种封装形式,下图所示为常见的两种。

  为保证输出电压的精度,R2—R7的阻值应尽量准确。R2、R3、R7、Rl2等非标电阻,可从阻值临近的标称电阻中挑选。S2选用旋转式波段开关。电源变压器T为15W、次级电压l2V。其余元器件如下图所示。

  2.自制电源变压器电源变压器也可以自制,方法步骤如下:
  (1)根据变压器的功率P来确定铁芯截面积S的大小,如下图所示。可按经验公式S=1.25根号P(cm2)计算,变压器T铁芯截面积约为4.8平方厘米。

  (2)计算每伏电压的圈数No。经验公式为No=45/S,变压器T的每伏圈数约为9.4圈。
  (3)计算初、次级各绕组的圈数。
  初级绕组圈数用No乘以220即可,次级绕组圈数用No乘以电压再增加10%以弥补损耗。变压器T初级绕组为2068圈,次级绕组为124圈。
  (4)根据各绕组电流选取漆包线。初级绕组的电流I1=l5W/220V≈0.O7A,考虑到留有一定的富裕量,可选用直径0.2mm(36号)漆包线。
  次级绕组的电流I2=IA,可选用直径0.7mm(22号)漆包线。
  (5)按下图所示用绝缘纸板制作一个线包框架,其下面侧板的两侧分别开有初、次级绕组的引线孔。

  (6)绕初级绕组。将漆包线线头与引出线焊牢,焊点等裸露部分用绝缘纸包裹住,引出线从线包框架侧板的引线孔中穿出,如下图所示。
初级绕组绕好后,其线尾也像线头一样连接好引出线。
  (7)在初级绕组外面包裹一层绝缘纸,如下图所示,然后绕上次级绕组。

  由于次级绕组所用漆包线较粗,可以直接作为引出线。绕制完成后,最外层应用绝缘纸包裹。

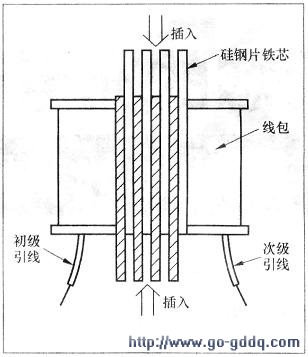

  (8)接下来插入硅钢片铁芯。应采用交错插装法,即将“E”形硅钢片上下交错插入线包框架内,如下图所示。所有“E”形硅钢片插完后,再将“I形硅钢片插入。

  (9)在铁芯外面装上铁皮制成的夹壳,再经过浸漆、烘干等绝缘处理,电源变压器就可以使用了,下图所示为其外形。

  三、制作与调试

  1.制作方法与步骤

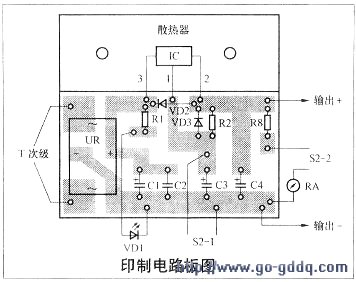

      (1)下图所示为印制电路板图,可用单面敷铜板刻制而成,元器件直接焊接在铜箔面,免去钻孔,方便制作。

  (2)集成稳压器IC应安装散热器,其引脚用导线接入电路板。

  (3)电阻R3-R7、R9-Rl2直接焊接在旋转式波段开关S2上,以减少连线,提高可靠性。

  (4)稳压电源整机结构如图13所示。微安表头、发光二极管、电源开关、电压选择开关和输出插孔直接安装在面板上,保险丝安装在背板上,电源变压器、IC散热器和电路板固定在底板上,它们之间用导线连接。

  2.调试电路组装完成检查无误后,接通电源,用万用表直流电压挡测量稳压电源输出端,在电压选择开关S2指向不同挡位时,输出电压均应符合S2的指示,如有偏差可适当微调R3-R7的阻值。
