音乐门铃是一个简单有趣的小制作，同时它又是一个实用的小制作。通过这个小制作，我们既可以掌握一些基本的电子知识和制作技巧，又可以为家里提供一个与众不同的门铃，由于是自己动手制作的，声音与外形当然不会像已有的产品那样千篇一律。

　　一、电路简要工作原理

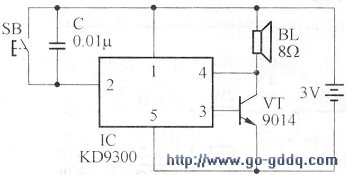

　　音乐门铃电路如下图所示，由音乐集成电路IC、功放晶体管VT、扬声器BL和触发按钮SB等组成。当按下SB(即门铃按钮)时，音乐集成电路IC被触发，其产生的音乐信号经晶体管VT放大后，驱动扬声器BL发出悦耳的音乐声。选用不同的音乐集成电路，门铃即具有不同的音乐声。电容C的作用是防止误触发。

　　电源采用两节5号电池。由于门铃的工作特点是需要长期待机，因此本电路不设电源开关。长期不用时，取出电池即可。

　　二、元器件选择

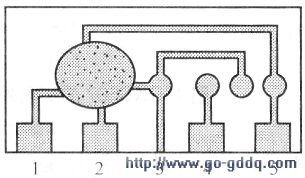

　　IC选用KD9300系列音乐集成电路，内储一首乐曲，触发一次播放一遍。9300系列音乐集成电路具有多个品种，分别储存不同的世界名曲或中国名曲，可根据自己的喜好选用。如果希望制作“叮咚”门铃，IC可选用KDl53，内储“叮咚”门铃模拟声，触发一次可发出3遍“叮咚”声。以上音乐集成电路均为小印板软封装，封装结构相同，如左图所示。

　　扬声器BL选用8Ω微型扬声器。

　　晶体管VT型号为9014，也可用符合要求的其他晶体管代用。

　　晶体管的代用原则是：

　　1.代用管必须与电路规定的晶体管导电类型一致。即NPN型的晶体管只能用NPN型的代用管，PNP型的晶体管只能用PNP型的代用管，否则电路将不能工作。

　　2.代用管的各项极限参数指标不得低于电路规定的晶体管指标。晶体管主要的极限参数有三项：集电极一发射极间反向击穿电压BV。Eo或集电极一发射极间最高耐压VcE。,集电极最大允许电流lcM,集电极最大允许耗散功率PCM。代用管的这三项极限参数必须都等于或高于原管，否则代用管将有可能被击穿或烧毁。

　　在低压小制作电路中，代用管的BVceo(或Vceo)只要高于电路的电源电压2倍以上即可，并非一定要达到原管的BV=Bo(或Vceo)指标。

　　3.代用管的主要交直流参数指标应基本上与原管相似，或者高于原管。

　　主要的参数有两项；电流放大系数β和特征频率fT。代用管的这两项指标如过低，电路效果将大受影响，甚至不能正常工作。

　　4.电路中对晶体管有具体要求或特殊要求的，代用管也必须能满足这些要求。例如：正向AGC管，只能用正向AGC管代用。

　　9014是NPN型硅晶体管，其Vceo为45V，IcM为lOOmA，PcM为450mW，Ft为l50MHz，8通常为80-200。一般来讲以上指标不低于9014的NPN型硅晶体管均可代用。本电路中，由于晶体管VT的实际工作电流和电压均不高，因此事实上可用其他任何型号的NPN型小功率硅晶体管代用，例如3DG6,3DK7,9013,

　　三、制作方法与步骤

　　1.元器件安装。由于音乐集成电路(IC)为小印板软封装，而电路又较简单，因此无须另制电路板，可将晶体管VT和电容C直接焊接在IC的小印板上，如右图所示。

　　2.自制门铃按钮。步骤如下：

　　(1)如图(a)所示，用弹性铜片剪成3mm宽、26mm长的一条，并将两端沿虚线向下折弯成图(b)形状。

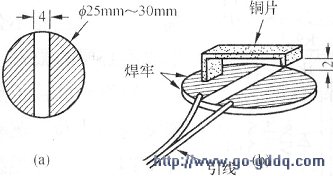

　　(2)如图(a)所示，用单面敷铜板制成一个直径25mm-30mm的圆片，用刀将其中间约4mm宽的铜箔刻除。将图4中制成的弹性钢片的一端焊牢在左半边的铜箔面上，弹性铜片的另一端与右半边的铜箔面相距约2mm，再从左、右两半边的铜箔面上焊出引线，如图(b)所示。

　　(3(选择一个适当大小的塑料小盒作门铃按钮的外壳，在其上面开一圆孔作为按钮孔，在其侧面开一个小圆孔作为引线孔，如下图所示。

　　(4)按图(a)所示，将一塑料圆柱与一塑料圆片粘牢在一起，制成草帽状的按钮，如图(b)所示。塑料圆柱的直径应比按钮孔略小。

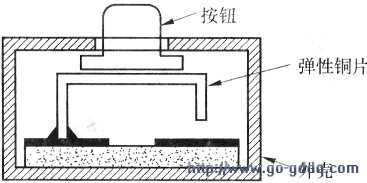

　　(5)将图5中制成的按钮开关电路板装入外壳中，并将其引线从小圆孔中穿出，放上按钮，盖上盒盖，门铃按钮即制成，其内部结构如下图所示。

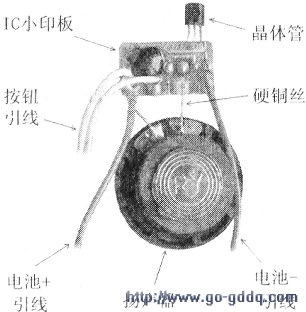

　　3.机芯组装。用两小节硬铜丝，将IC小印板与扬声器BL连接起来组成一个整体，如下图所示。这两小节硬铜丝既是扬声器的连接线，也起到固定IC小印板的作用。门铃按钮SB和电池盒均用软导线与IC小印板连接。

　　4.制作外壳。选取或自制一个美

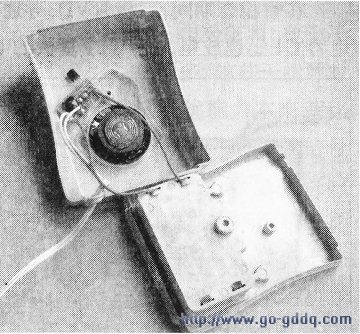

观的、适当大小的塑料盒作为音乐门铃的机壳，如下图所示，将机芯固定在机壳中。

制作完成的音乐门铃如下图所示。

　　四、安装使用如下左图所示，将门铃按钮SB用玻璃胶粘牢在门外旁边，其引线可从门缝中穿人。在室内门旁边适当位置钉个小钉子，如下右图所示将装有电池的音乐门铃挂在上面，安装便完成了。

　　当来客在门外按动门铃按钮SB时，电源被接通，室内的音乐门铃便发出音乐声或“叮咚”声，通知主人开门迎客。
