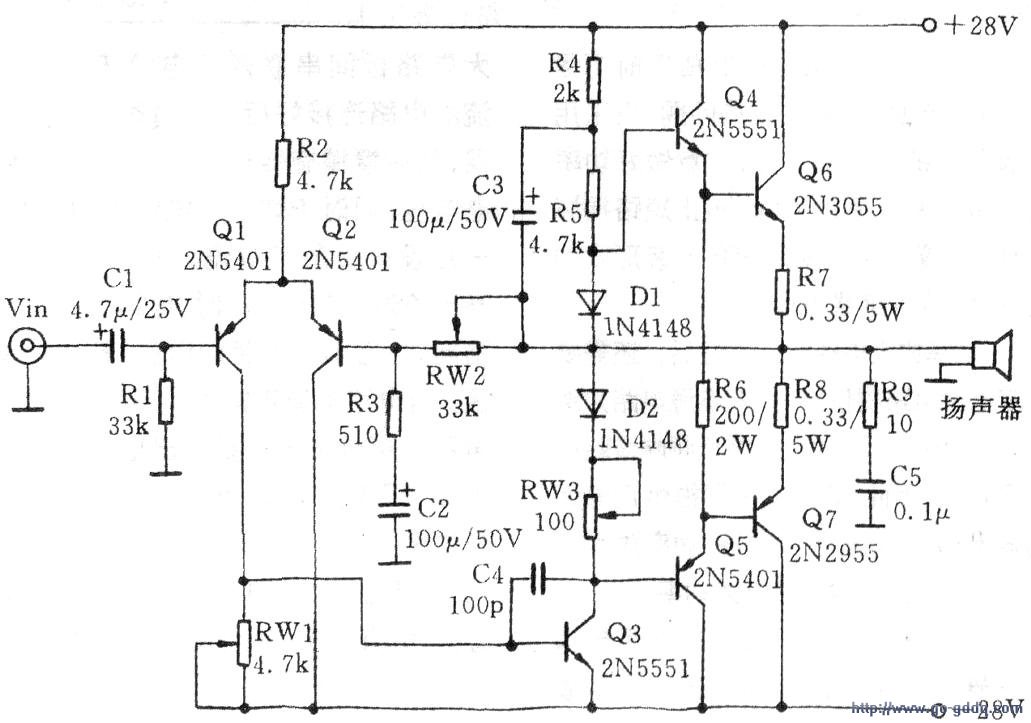

该电路包括差动输入放大电路、电压放大电路、自举电路、交越失真消除电路、复合互补功率放大电路、负反馈电路、扬声器补偿电路等。

　　OCL功率放大电路由于采用了全电路直接耦合方式，温度漂移对电路影响大，采用差动输入放大电路，抑制温漂效果较为理想。下图中Q1、Q2、R1、R2、Rw2组成单端输入、单端输出的差动放大电路。该放大电路由于采用两个特性相同的放大电路组成对称电路，并且发射极上有共用电阻R2共同作用，达到抑制零漂的效果。一方面，共用发射极电阻，使两放大电路由于零漂产生的参数变化同时进行，零漂被抵消；另一方面．共用电阻R2也作为负反馈电阻，通过电流负反馈作用，进一步减少工作点的漂移。

　　自举电路由C3、R4组成，其作用有二。一是提高输出电路在信号正半周时的工作电压，保证输出信号的正负对称；二是改变输出管的工作状态，提高整个电路的增益。由于信号在正半周时，基极偏置电阻作用，Q4、Q6并不能达到接近饱和状态，接入电容C3，在信号负半周时充电，信号正半周时对Q4基极放电，使Q4接近饱和状态，保证信号放大完整。由于电容C3的容量很大，对交流输出信号的阻抗为零，为了防止自举电容对信号的短路作用，因此在电源端串联电阻R4，起隔离作用。由于C3、R4的接入，使电路工作方式发生改变，电路增益得到提高。

　　复合互补推挽功率放大电路是由Q4、Q5、Q6、Q7、R6、R7、R8组成。其中，Q4、Q6组成NPN结构复合管，Q5、Q7组成PNP结构复合管，复合管的电流放大倍数是两管乘积，因此，复合可以提供很大的输出电流。当正半周信号时，Q4、Q6复合管工作，Q5、Q7复合管截止；当负半周信号时，工作状态反转。整个信号在复合管互相补充下放大输出。

　　交越失真消除电路由Dl、D2、Rw3组成，三只元件串联产生的电压降为Q4、Q5提供静态偏置，使输出级工作于甲乙类状态，以消除输出级的交越失真。

　　Rw3采用微调电阻，方便使输出级调整到合适的工作点。二极管Dl、D2主要作用是温度补偿。当温度升高时，输出管静态电流增大，同时二极管的管压降同样会因温度升高而减少，使输出管的偏置电压降低，静态电流趋于稳定。

　　反馈系统中，交流反馈系统是由Rw2、R3、C2组成，它的主要作用是调整电路增益和改善电路的非线性失真。增大Rw2和减少R4都可以提高电路的增益。Rw2在电路中也起直流负反馈作用，应用差分电路原理，当某种原因使输出中点电压变化，Q1、Q2两管基极电压跟随，使中点电压自动调零，从而自动调节电路进入稳定状态。

　　扬声器补偿电路是由R9、C5组成。由于扬声器为感性负载，在瞬间大动态信号作用下，容易损坏扬声器内的线圈。接入R9、C5组成容性负载，补偿由于感性负载产生的移相，保护扬声器。

　　功率放大电路设计中几个要点：

　　1．共用电阻R2阻值越大，负反馈作用越强，抑制零漂效果越好。但必然造成供电不足，电路稳定性下降；反之，R2阻值减少，抑制零漂效果减弱。因此，根据电路参数合理选择R2，从而优化差动输入电路。为了更好地发挥差动电路优点，可以采用晶体管恒流源代替电阻R2，抑制电流变化，提高抑制零漂的效果。

　　2．复合输出管连接三只电阻R6—R8在电路中起稳定工作点作用。

　　在Q6、Q7基极接入分流电阻R6，使注入Q6、Q7基极电流不至于过大损坏功率管。通常该电阻选取几百欧姆。电阻R7、R8是发射极反馈电阻，限制功率管集电极电流，防止穿透电流过大损坏功率管。该电阻一般选用0.1～0.5Ω／5W水泥电阻。

　　3．调整电路增益的大小是通过改变Rw2的阻值进行的。值得注意的是，一方面，Rw2的阻值改变后．R1的阻值也应改变，使R1=Rw2，保持差动放大电路对称，提高电路稳定性；另一方面，电路增益增大，需结合电源电压大小和功率管耐压高低，否则容易产生放大信号失真现象。

　　4．通常中点电压调零采用调节Rw2阻值的方法，从而改变Q3的静态工作电流，可使中点电位调零。

　　5．C2为滞后补偿电容，用来防止高频自激。

　　印刷电路板的绘制应用protel电子制作软件完成。电路板制作可用油漆描绘，再用FeCI3溶液腐蚀生成，或者用感光电路板制作，更简单可行。电路板描绘过程中一定要细心，初学者经常由于连线错误使电路板前功尽弃；另一方面，功率管散热问题，当采用金属封装的功率管制作，注意做好功率管与散热片之间的绝缘，防止短路损坏元件。建议初学者采用塑料封装形式的功率管，减少绝缘麻烦。

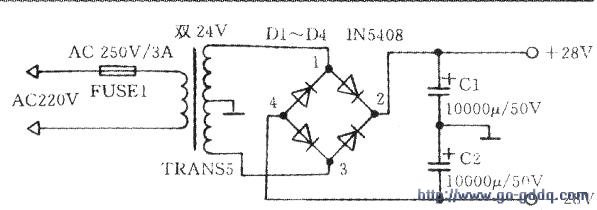

　　功率放大电路板制作好后，还需要有双电源电路提供电压。双电源电路如右图所示。由于功率放大电路低频响应耗散功率较大，因此，要求变压器提供足够大的输出功率，电容容量足够，功率放大电路才能向扬声器输出足够大功率。

　　最后进入调试阶段，调试用自耦变压器进行调试，在双电源和功率放大电路板间串联两只电流表监测电流。电路连接好后，检查确保没有错误，然后慢慢旋转自耦变压器，加大供电电压，同时密切注意电流表的读数，一般没有负载时电流只有几十毫安，当电流过大超过2A时，电路必然有短路问题，必须马上关闭电源，检查电路板。当电路电流正常时，接入信号和扬声器，用示波器测量输出信号是否有失真，再调整Rw2和Rw3，可达到理想效果。
