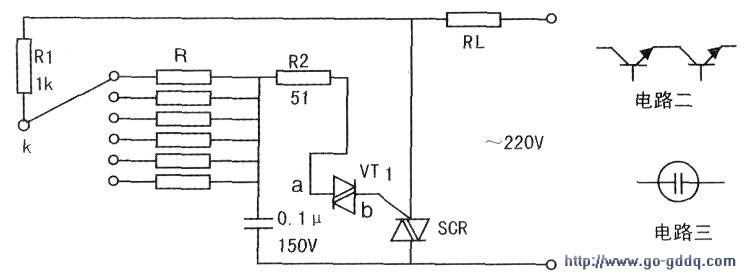

家用电热毯只有高低温档,其中低温档通常是使用二极管进行半波整流,从而使低温档功率约为高温档的二分之一。但在严冬使用时往往会觉得高温档温度过高,低温档则温度过低。当天气稍微暖和时,又会觉得低温档的温度也太高。对此,我利用常见的可控硅调温电路,做了一个多档调温开关,如图所示。
电路原理:该电路是典型的可控硅调温电路,当正弦交流电过零后电压逐渐升高时,通过R1以及R为电容器C充电,当电容器两端的充电电压大于双向触发管DB3的击穿电压时,DB3导通,给可控硅SCR的控制极施加触发电压,可控硅导通以后控制极失去作用,可控硅将一直维持在导通状态,直到交流市电再次过零时截止。通过开关K选择不同的电阻连入电路,从而使充电的时间不同,可控硅的导通时间也不同,加在负载RL上的电压就不同,从而获得不同的功率。
元件选择:开关K利用手头现有的一个常用的3~12V直流电源中的电压选择开关。电阻经实验使用数值为1k、18k、27k、39k、51k、100k,如图所示,对应的功率为P、5/6P、4/6P、3/6P、2/6P、1/6P。如果没有此开关,也可以用别的多档开关改制,比如想改为5/5P、4/5P、3/5P、2/5P、1/5P,则需改动电阻值。所有的电阻均采用1/8W碳膜电阻,电容器的耐压应大于150V,如果改变容量,则开关K所接的六个电阻的阻值也需要做适当改动。可控硅SCR采用BCR3AM,当然也可以根据手头现有的可控硅的情况做适当改动。VT1采用DB3双向触发管,如果没有,也可以用图1右侧两个电路代替:电路二用两只9013的CE结串联,电路三用氖管同时可兼作电源指示。直接将代用电路串入电路的a、b两端即可。
