自制闪光音箱
来源:本站整理  作者:佚名  2011-12-06 09:44:49

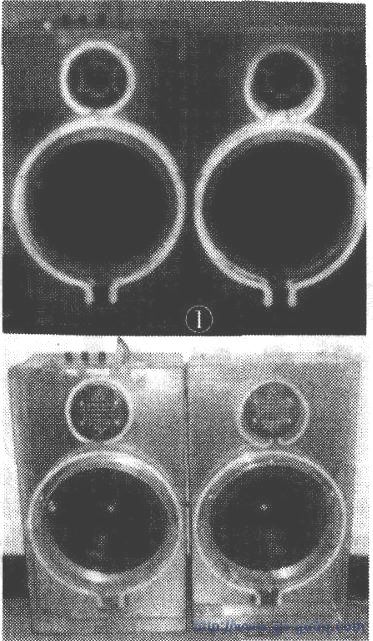

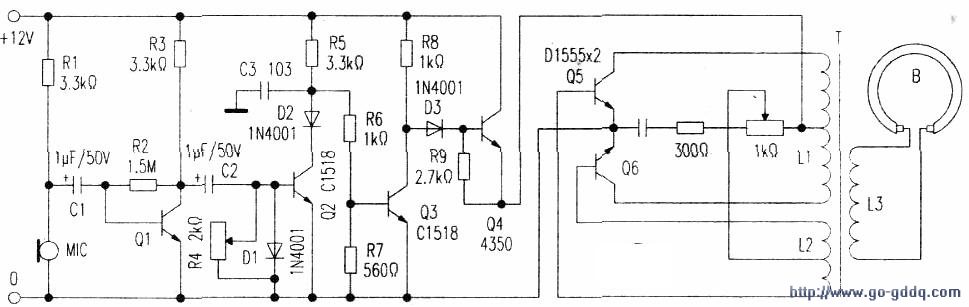

  此音箱外形见上图,电路见下图。用木板和透明有机玻璃板粘合,如有条件用厚lOmm以上的玻璃板或透明人造石板更好,霓虹灯管后面加反光镜,闪光声源由小型驻极体话筒贴附在箱内距喇叭20mm左右的地方,接受声音信号。Ql.Q3为三级交流放大器,D3整流。随着音量强弱由04射极输出12伏电压,供给高频振荡管Q5、Q6电源。其他元件参数如图,高频变压器可选14英寸—17英寸黑白电视行输出变压器磁芯,初级Ll用φ0.31mm.漆包线绕2x51圈,L2用巾0.12mm漆包线绕2x20圈,次级L3用原高压包即可。注意升压变压器输出高压电击伤人,霓虹灯管按各人喜好造型。此电路输出能带动霓虹灯管长15米左右,所有灯管串联后接于输出点。也可以用LED发光二极管接在04射极输出即可,高压振荡部省掉。两种发光灯具同时演示更好。
