CDB-1超短波电疗机，对治疗人体软组织伤疼等病症有抿好疗效。但此种型号的超短波电疗机没有疗程定时器，治疗时间需要掐表记时，一来不方便治疗工作，二来影响治疗效果。针对这一情况，针对电疗机原理，应用时间继电器和一个蜂鸣器元件为电疗机增加了治疗定时功能。

　　改装以后超短波电疗机具有了疗程定时功能．对于治疗收到了很好的效果。另外，此电路也适用于其他没有定时器功能电路的电子或医疗设备。

　　1、改装电路
　　

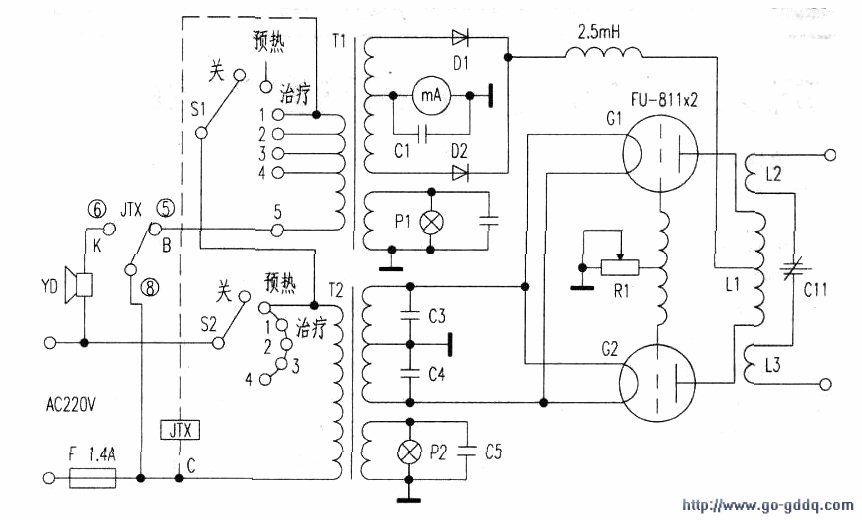

　　原理电路如图所示。该电疗机有预热挡和治疗挡（1至4挡）．要求预热时电疗机的电源不断，即定时器只在治疗挡（1至4挡）时起作用。

　　根据电疗机的工作原理，改装时要注意两点，其一，控制电疗机治疗挡的工作电压定时控制点选点，要选择图中的C点到变压器T1的治疗点（见虚线所示）．利用时间继电器控制这条线的通断，就能达到疗程定时之目的。其二，时间继电器交流220伏的工作电压(2)和(7)选点，其中(7)一定接人变压器T1(1)脚，而(2）脚接固定点c。这样才能保证当开关s恢复至预热挡时（此时时间继电器停止工作），电疗机仍有电源。

　　元器件选取：时间继电器（型号ST3PA-D延时60分钟），AC220V蜂鸣器。

　　2．改装方法
　　
　　接线之前在机内找一个适合的位置固定好时间继电器和蜂鸣器。下图为JTX时间继电器底座插脚接线图，(2)和(7)是工作电源AC220V输入端，(5)和(8)及(4)和(1)是常通开关，(6)和(8)及(3)和(1)是常断开关。此两组开关，只用其中一组即可。

　　首先用烙铁焊开变压器Tl的(5)脚，通过时间继电器在这里形成一个常通开关和一个常闭开关，如图1中的B和K端。时间继电器的常通脚(5)接电疗机Tl的(5)脚，当时间继电器工作时(5)脚和(8)脚接通电疗机工作．如图l中B点；时间继电器常断点(6)脚接蜂鸣器的一端，当时间继电器停止工作时，蜂鸣器YD所接的(6)脚和(8)脚接通发出响声，提示治疗时间到。

　　(1)时间继电器的具体接法（如上图所示）虚线部分为改装接线电路．JXT为时间继电器，YD为蜂鸣器，B为常通开关，K为常断开关。(2)脚和(7)脚为继电器的AC220V工作电源，(2)脚接图l中的C点为固定端，(7)脚接变压器T1的(1)脚；只有当开关Sl和S2（Sl和S2为同轴开关）置于治疗端l至4任一挡时，继电器才工作；(7)和(8)相连接；时间继电器(5)脚接变压器Tl的5端，时间继电器(6)脚接峰鸣器的一端。

　　(2)试机将时间继电器调节到10分钟，选择开关打到治疗挡1，电疗机开始工作，治疗工作指示红灯亮，时间继电器工作灯ON也亮。表明在治疗时间中，10分钟时间到了，蜂鸣器发出响声，同时治疗停止，治疗工作指示红灯及继电器工作灯均灭；将开关打回到预热挡时，蜂鸣器停止响声，预热挡指示灯亮。
