随着各种电子产品性能的不断提高，其工作频率也不断上升，在开发产品及维修设备时有一台较高稳定度和较高频率的频率计，无论对于专业人员、维修工作者还是无线电爱好者部有很大的帮助。市场上物美价廉的频率计其上限工作频率大部分在2.4GHz左右，再高频率的频率计大都为进口产品或进口二手仪器的，进口新品价格很高二手的价格也不低，且使用寿命难以保证，本人利用工作之余，制作了一台频率计，其指标为：上限频率在6GHz左右，稳定度在5x10的负8次方以下，灵敏度在-25dBm左右。

　　主要器件的选用

      1.时钟源：时钟源是频率计的心脏，决定着频率计的稳定度和准确度，该频率计选用优质lOOMHz成品恒温晶体振荡器，稳定度在5x0的负8次方以下，准确度在5x0的负7次方以内(用铷钟源频率计校核)，输出幅度1.2Vp-p。

　　2.计数显示部分：采用ICM7216D大规模频率计专用集成电路构成，可筒化电路及减少制作工作量。

　　ICM7216D是interSIL公司生产的专用于频率、周期、时间等测量的集成电路。ICM7216为28脚，其电源电压为5V，适用于为共阴极LED显示器，其引脚排列定义见下图，

3.分频IC：1频段(l0Hz～40MHz)采用通用TTL电路74LSl96，2频段(35MHz-2.2GHz)采用流行电路MB506，3频段(2GHz-6GHz)用微波分频电路FMMlO6HG和分频电路MC12022A,其中MB506由SAMPLE公司生产，是一款具有64、128、256三种分频比的微波分频集成电路，MCl2022A由MOTOROLA公司生产，数据手册见urvwnl.alldatasheet.net/datasheet-pdf/pdf/167185/MOTOROLA/MC12022A.html,分频电路FMMlO6HG为金属/陶瓷封装见右图，由EUDYNA公司生产，14脚表面安装，砷化镓微波用除8固定分频集成电路，其主要特点如下：

　　工作频率范围为2GHz-6.5GHz(厂家资料标称值)，推荐的典型工作电压Vss为-5V(Vdd接地为OV)，工作电流为lOOmA-l40mA，实测最低输入信号幅度在-lOdBm左右，最大输入信号幅度不能超出Vss-Vdd,即最大摆幅必须限定在-5V～OV之间。输入输出阻抗为50Ω，要求信号源及电路与之匹配，分频器输出功率通常在2dBm-4dBm。

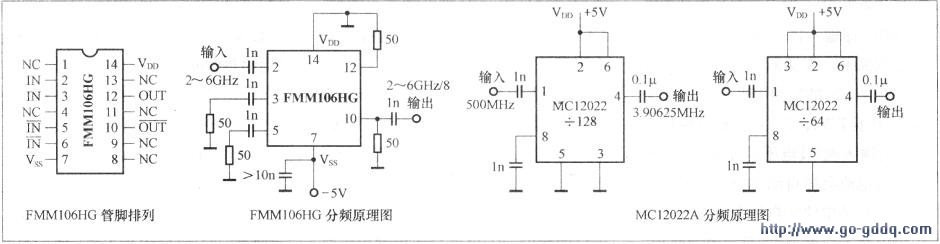

　　FMMlO6HG和MCl2022A的分频原理图见下图。

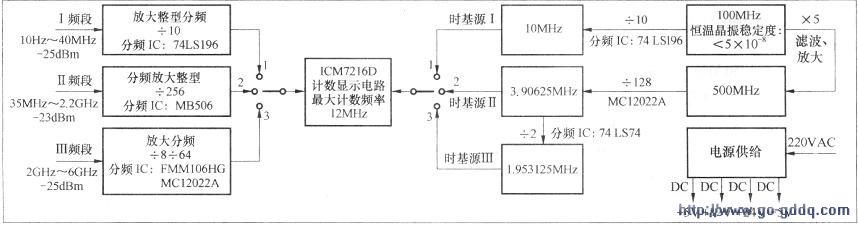

　　频率计原理及关键电路制作频率计原理框图见下图，1频段、2频段及计数显示部分和电源的电路《无线电》杂志均有较多次介绍，本文只介绍时基部分和3频段电路的制作。

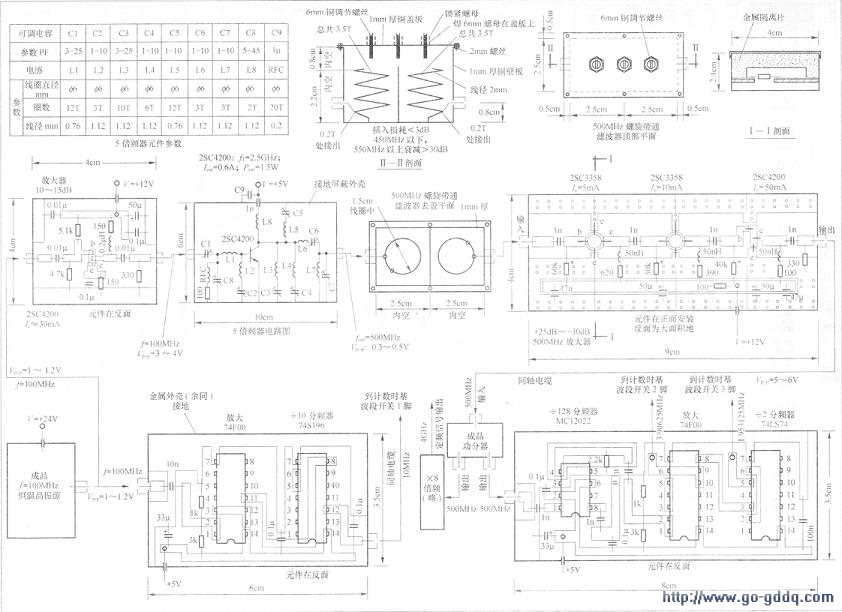

　　1.时基电格的制作因各频段所用分频器的分频系数不同，为了能够正确地显示计数频率，各频段有各自的时基频率要求：1频段分频系数为10，时基为lOMHz；2频段分频系数为256，时基为3.90625MHz；3频段分频系数为512，时基为1.953125MHz。笔者用AutoCAD设计的时基电路如下图所示。

　　1频段lOMHz时基，由lOOMHz频率源10分频后得到，因频率源输出幅度只有1.2Vp-p左右，不能够直接分频，先用74FOO(也可用74500、74ASOO等)放大，使其达到TTL电平，然后用74Sl96经10分频后得到。

　　笔者在制作该部分电路的过程中曾出现电路工作不稳定的情况，现象为开始时该频段能正确计频，大约30分钟后计频出现不正确的读数。测量一个稳定的10.OOOOOMHz信号，显示则为在10.OOIXX～10.1XXXXMHz之间变化且不能稳定下来，查1频段放大及显示部分电路均未发现任何问题，后来注意到该时基电路离一个电源三端稳压器的散热片较近，手摸该散热片，温度烫手(在60℃左右)，将该散热片远离74Sl96，长时间工作后再没有发生上述情况。估计是74Sl96工作在lOOMHz的频率下，已是其高限值，S系列TTL电路本身工作电流较大，发热也严重，再加上旁边又有发热源，温升过高，使74Sl96不能正常分频，产生丢失脉冲现象，输出的时基频率略低于lOMHz且不稳定，才出现上述的问题。

　　2频段3.90625MHz时基的产生比较麻烦，因找不到除25.6的小数分频器，如用频率合成器中采用的控制模数的方法来实现，又过于复杂，故笔者最后确定用先倍频再分频的办法来实现，即将放大的lOOMHz频率先进行5倍频后再除以128得到3.90625MHz频率。倍频用高频中功率三极管2SC42OO来实现，各元件焊好以后需要调整各可调电容，使输出在500MHz频率上达到最大。可先在倍频器的输出踹接一50Ω的负载电电，用示波器观
