本款省电的LED调光台灯光源改变传统的白炽灯泡，采用1W大功率与φ5mm小功率发光二极管混合型组件，调光电路也别具一格为触发器调光电路，结构简单加一片运放，实际照度不亚于25W白炽灯，具有节能、可靠和使用寿命长等特点。

　　电路原理
　　

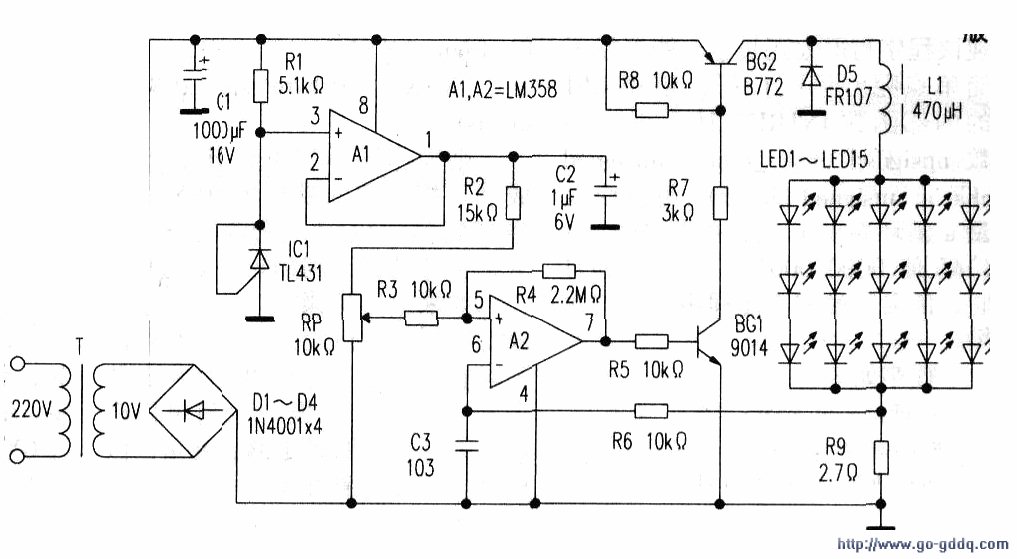

　　电源取自变压器T加上桥式整流D1~D4将市电220V变为直流14V工作电源。运放Al与稳压器IC1组成基准电压供运放A2以及外围电阻R3～R6等组成触发器电路的同相输入基准电压，而反相输入经电阻R9取样，与同相输入作比较，使其输出端脉冲宽度由基准电位器RP调节，并经过驱动三极管BG1和功率三极管BC2放大后点亮LED1—LED15发光二极管组件，控制电位器RP即可控制电流大小，完成实际上的调光功能。这里，续流二极管D5与储能电感使输出电流平稳。

　　元器件要求
　　
　　T为电源变压器，市售规格为8W9V可以代用。发光二极管组件LED1—LED6和LED10~LED15为φ5 mm草帽形自然光色，两边各12枚，少画6枚，总共24枚：LED7~LED8为1W大功率也为自然光色，已带散热片，市场价格已大幅度下降为7元，划得来。但组装时三枚合一，另加装合适条形铝材以增加散热效果。运放Al与A2为双运放LM358．如有LM324完全通用．只是多了两个运放。IC1稳压器为TL431，稳压值为2.5V，其余电阻、电容为常规配置。电感L1选取外径为φ15mm高频磁环用φ0.25mm漆包线穿绕40T即可。限流电阻R9功率为1W．阻值选取2.2Ω-3.OΩ。

　　调试
　　
　　开启电源之后，在电容Cl两端可测得直流14V电压，满负荷时为10.5V。发光二极管组件总电流由R9决定，选取适当值，保证流过LED7～LED9工作电流不少于350mA．两边4，5 mm草帽形的每路工作电流不大于20mA，可在LEDl~LED6和LED10～LED15各串联一个20Ω的小电阻，以保持工作电流正常。市电输入端应安装电源开关，规格自选。
