目前，市售取暖器只有500w和1000W两种调节，而且都是处于连续加温状态。这样一来，就会出现在不太冷的情况下用IOOOW取暖感到过热，而用500w取暖又觉得热气不够的情况。

　　一、取暖器控制电路功能
　　
　　该电路具有以下功能：

　　1．能使取暖器处于间断性工作状态，即加温一段时间暂停一段时间。这样，既能节省电能，又能满足人们取暖的需要。

　　2．具有长时间（10小时以上）定时功能，睡觉前只要设定好定时时间，到时候就会自动切断取暖器的交流电源。

　　 二、取暖器控制电路的组成
　　

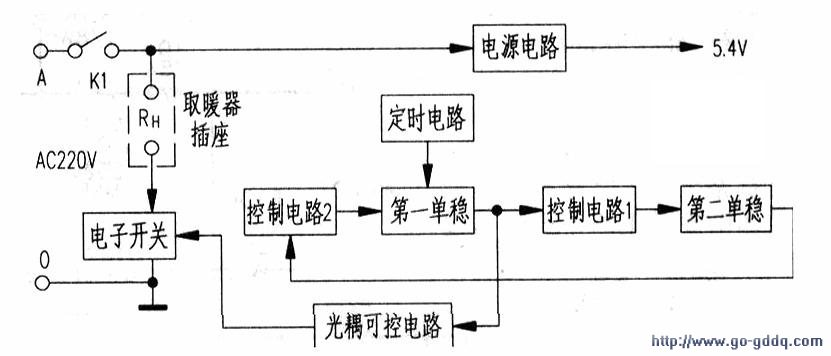

　　控制电路框图如上图所示。由上图可知，该电路主要由定时电路、第一单稳态电路控制电路1、第二单稳态电路控制电路2、光耦可控电路、电子开关，以及电源电路等组成。

　　由CI、R1稳压二极管DW、整流二极管Dl、电容C2及C3等组成直流5.4V电源电路，给整个电路供电。IC1、R2、R3、C4、C5、C6、D2、D3、Tl、WI及复位按钮K2等组成定时电路。IC2、R4、R5、R6、C7、C8、C9、D4、T2及电位器W2等组成第一单稳态电路。R8、T3组成控制电路l。

　　IC3、R9、R10、 C10、C11、 D5、D6、 T4及电位器W3等组成的第二单稳态电路。

　　Rll、R12、R13、T5、T6等组成控制电路2。

　　IC4、R14、R15、发光二极管LED2等组成光耦可控电路。双向可控硅BTA16A/600V及瓷片电容C12组成电子开关电路。

　　三、电路工作原理
　　

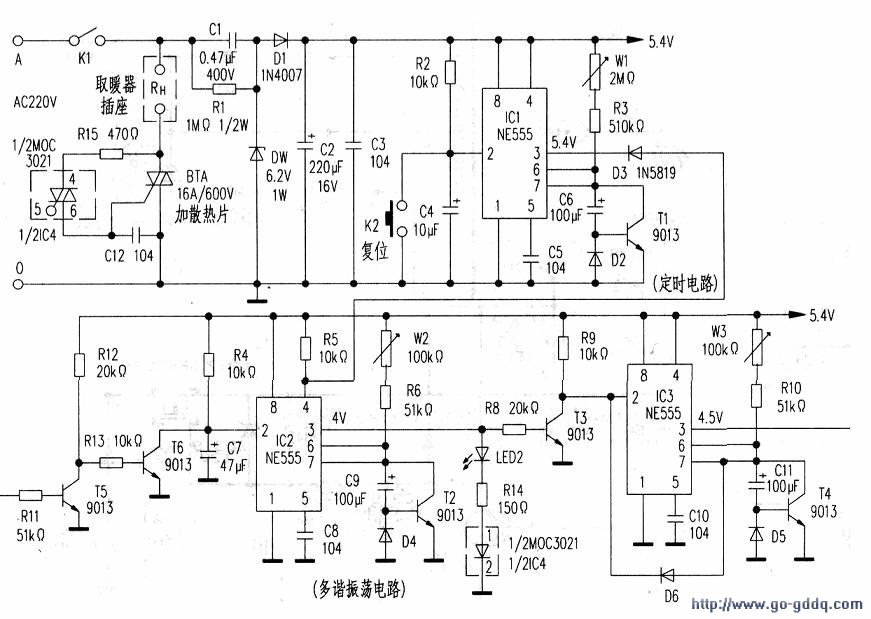

　　控制电路如下图所示，按下带锁按键Kl．直流电源+5.4V电压建立。由于C4两端电压不能突变，使ICI(2)脚为低电平(<I/3VDD)。故IC1(3)脚输出高电平，二极管D3反偏使IC2(4)脚为高电位，故不影响IC2第一单稳态电路的工作。与此同时，电源5.4V通过Wl、R3向C6及T1充电使ICI(6)、(7)脚的电压不断上升，定时开始。又由于C7两端电压不能突变，使IC2(2)脚为低电平，故IC2(3)脚输出高电平。此高电平：其一，使光耦可控硅IC4导通，主可控硅BTA获得触发电流导通，取暖器插座得电，取暖器升温，同时发光二极管LED2点亮。其二，使三极管T3饱和导通，即IC3(2)脚为低电平，故IC3(3)脚输出高电平。由于二极管D6的作用，使IC3(6)、(7)脚电压被箝位到o.5v左右，电容Cll不能充电。IC3(3)脚输出的高电平，使三极管T5饱和导通，T6截止，电源5.4V通过电阻R4向电容C7充电，经过大约0.7R4C7≈330ms的时间，充到电源电压5.4V。与此同时，电源5.4V通过W2和向C9和T2充电。由于T2的存在使充电时间延长了β倍（β为T2的放大倍数）。使IC2(6)、(7)脚的电压不断上升。

　　当电压上升到>2/3VDD时．IC2(3)脚输出低电平。其一，使光耦可控硅IC4截止，主可控硅BTA也截止，取暖器插座失电，取暖器暂停升温，LED2熄灭。同时，C9通过IC2(7)脚和D4迅速放电，为下次充电作准备。其二，使T3截止．D6反偏，电源5.4V通过W3、Rl0开始向Cll和T4充电．IC3(6)、(7)脚的电压不断上升，当升到>2/3VDD时，IC3(3)脚输出低电平，使T5截止、T6导通。此时．C7原先所充的电压通过T6迅速放电，使IC2(2)脚的电压迅速下降。当(2)脚电压下降到<l/3VDD时，由IC2构成的第一单稳又被置位，这样．IC2(3)脚又输出高电平，取暖器又升温，重复上述过程。通过上述分析可知，第一单稳、第二单稳控制电路1．控制电路2等组成了一个多谐振荡电路。第一单稳控制取暖器的升温时间，调节电位器W2，即可调节升温时间，第二单稳控制取暖器的暂停时间，调节电位器W3可调节暂停时间。

　　当定时时间到．即ICI(6)、(7)脚电压上升到>2/3VDD时，IC1(3)脚输出低电平D3正向导通，使IC2(4)脚的电压被箝位在0.2V左右。因此．IC2被强迫复位，故IC2(3)脚输出低电平，光耦可控硅IC4及主可控硅BTA都截止，插座失电，自动切断了取暖器的交流电源。同时，C6通过IC1(7)脚和D2迅速放电，为下次充电作准备。调节电位器Wl，就可调节定时时间（当Wl调节最小值时，定时时间可达3小时）。当按下复位按钮K2时，IC1(3)脚又输出高电平，振荡电路重新开始振荡工作。
