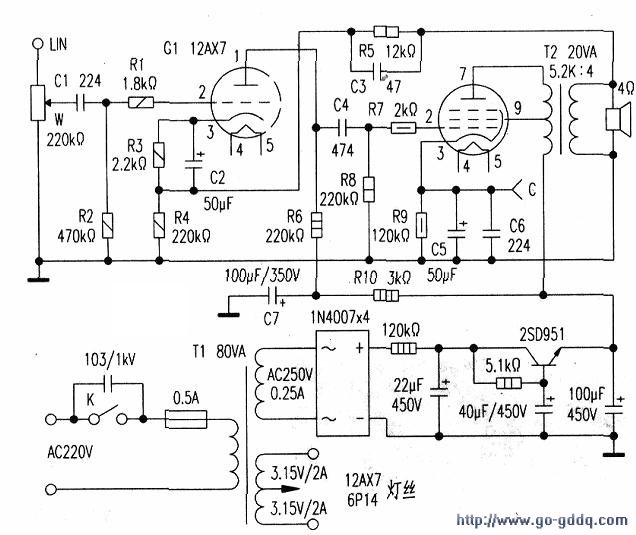

本机两个声道共用三枚花生管，电路见下图。输入级采用低噪声高μ双三极管12AX7．比6N2等管噪声系数低许多，对提高整机信噪比十分重要。乍看电路和六十年代流行的各种牌号的电子管收音机近似，仔细分析则有区别。

　　一是加大了输入级耦合电容及功放级耦合电容电容量，这样可改善整机低频响应。如果用MKP电容时，音质柔和动听。二是功放级采用了超线性电路，输出阻抗低、非线性失真小、输出功率较大。超线性电路在胆推挽输出功放中十分普遍，但在单端输出功放中却很少见。其实这种电路是一种帘栅极负反馈电路，帘栅极在输出牛初级适当的匝数间抽头，抽头处与所用的功放管的型号有非常密切关系。对此应多次实验，在初级总匝数的42%处时，失真度最低。

　　电源电路对单端输出胆机至关重要，舍去了笨重的电感滤波．采用有源滤波形式，并加大滤波电解电容容量，经高反压大功率管，提供稳定的纹波很小的电源，使交流声降至最低。

　　输出牛是整机极为关键的器件。采用优质硅钢片铁芯，截面积为19mmx28mm(20W)，初级用φ0.17mm优质漆包线绕3000匝，在1260匝处抽头。次级用φ0.82mm漆包线绕90匝。初，次级阻抗比为5.2kΩ:4Ω。为了减少漏磁，采用分段分层夹绕方式。初级分两组，次级分三组。把初级夹绕在次级绕组中，铁心留有O.lmm空气隙。

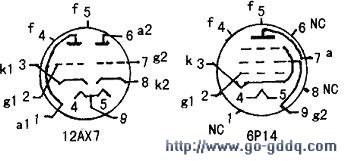

　　为了减小噪声，提高信噪比，输入端插口到W间应用优质屏蔽线，G1最好加屏蔽罩，以防外界杂波干扰。右图为胆管引脚排列图。
