(3)温度测定、传输的发射电路
　　

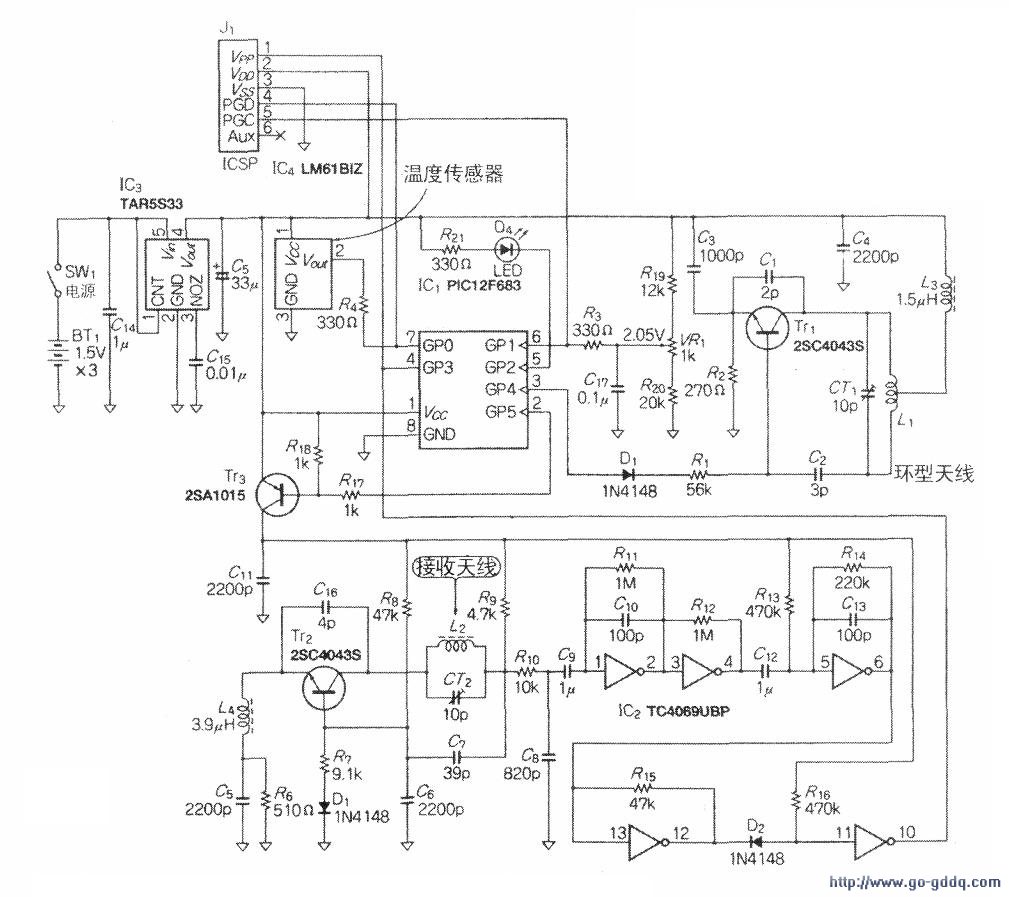

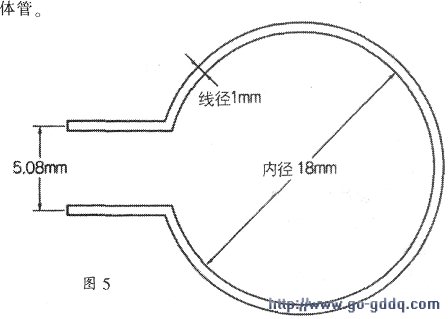

　　实际电路如下图，发射频率为310MHz。Trl及周边元件组成变形的科尔毕兹振荡电路．Ll兼作振荡电感和发射天线。通常Ll可利用印板铜箔腐蚀在印板上，但这里用cblmm铜线作成上图状。发射电路的Trl要采用f-600MHz的UHF'频段晶体管．

　　CTI是调整振荡频率的陶瓷微调电容器。频率调整采用频谱分析仪为佳．也可用遥控车门的遥控器发射信号(310MHz)，调整接收机的CT2,使其调谐到310MHz：然后调整发射机的CT1．使接收机的输出端r单片机的(4)脚）出现脉冲。

　　4)温度测定、传输的接收电路
　　

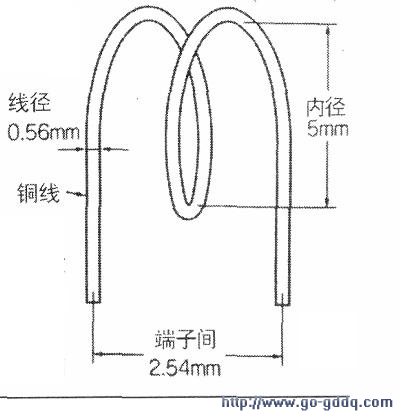

　　Tr2和周边元件组成超再生解调电路，利用LA、c5产生间隙振荡．接收电感L2作天线，按下图用铜线绕制。超再生方式具有解调振幅大的优点．IC2放大解调信号，得到能被单片机处理的3.3VPP电平。用单片机处理输入、输出信号，使其按顺序通过。单片机选用内含A/D变换的8脚PIC12F683．其引脚功能如下：

　　GP5:接收电路的电源控制(利用Tr3作ON/OFF)GP4:发射电路的调制f利用Trl基极偏置的ON/OFF作数字调制）GP3：接收电路解调电路的输入（处理IC2(10)脚输出的脉冲）GP2:LED显示(指示接收信号的有无，为节约电池，可设置为不用1GPl:A/D变换用基准电压(2.048V)GPO：A/D变换输入(接温度传感器IC4)

　　(5)温度数据的处理
　　
　　传感器采用集成化的温度传感器LM61BIZ,其输出电压与电源电压无关．温度T与输出电压的关系如下式：

　　Vout=(lOmVxT)+600mV因为大棚中温度不会到O℃以下，故温度测量范围设为O℃—99℃。为便于二进制处理，采用lObitA/D变化的最大值1024,对应电压2.048V。

　　曲线如下图所示、oOC—100℃对应值为300—1024。把温度变换为十进制数按以下顺序进行：

　　●由A/D值减去300●差值翻倍，例如在25.OqC时的输出电压为0.85V,作lObitA/D变换的值为425．则425-300=125,125x2=250。

　　这个250即是25.O℃时的十进制数。

　　这样处理使单片机程序变得简单。

　　(6)设备安装方法
　　
　　电路板安装在市售外置式塑料开关盒中．底部与一段塑料配线管(VE管)连接，管的下端套人圆铁棒后插入地面同定。传感器的端部从盒上开的小圆孔中露出．注意作防水处理。

　　1)大棚内的设置在大棚内每隔15m设置一个监测装置．可监测的距离为15x4：60m。温度显示器安装在末端的监测盒中。

　　2)温度显示四台温度遥测装置的温度数据，用一块16字符2行液晶显示模块显示，同时将温度变化趋势用箭头表示。“↑”表示温度上升中，“↓”表示温度下降巾。此外，在接收电波时LED点亮。

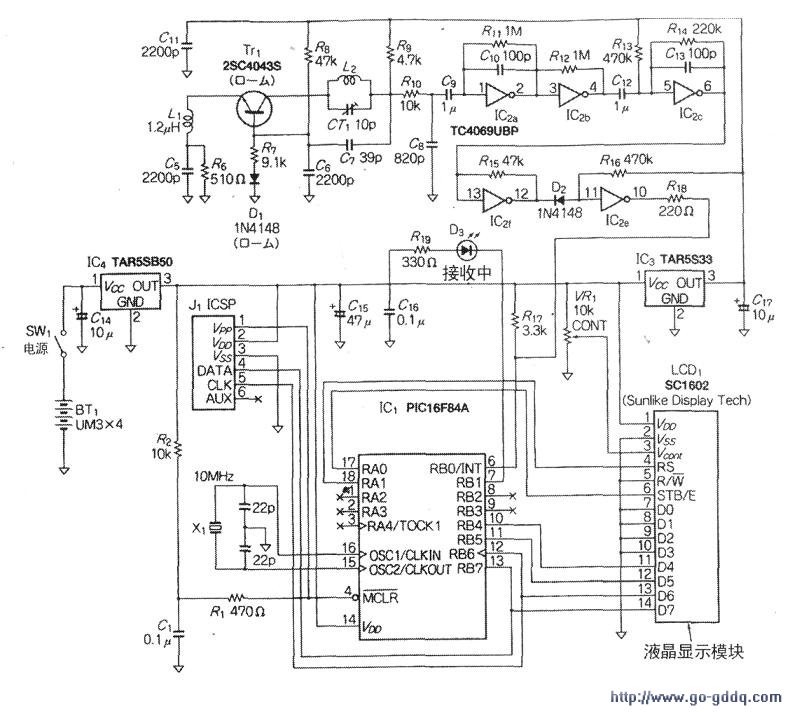

　　下图为温度显示器电路，接收电路与前述温度测定、传输装置的接收电路相同同。Trl及周边元件组成超再生检波电路．IC2的反相器接成高增益放大器，放大检波输出信号。反相器IC2e的输什；接至单片机的输入RBO/INT端。LED(D3)在有接收信号时点亮。单片机时钟采用10MHz的陶瓷晶振。利用ICSP接口Jl可对单片机软件现场重写。

　　电路用四节1.5V电池串联供电，共6V。液晶显示电路的5v用低压差稳压器IC4提供。接收电路的3.3V用低压差稳压器IC3提供。本电路不能用四节1.2V的充电电池。
