4．软件程序
　　
　　(1)通信格式
　　
　　通信格式使用数据传输串行通信的RS-232-C．如下图所示．8位数据被起始位和停止位隔开，数据顺序以LSB在最前面。波特率为4800bPS。发射机的调制频率上限为SkHz。RS-232-C的数据需构成基本的字符，故将温度数据变换成十进制字符。

　　(2)ID信号“HELLO”通信协议如下图,数据列由文字字符组成，与液晶显示屏上显示的内容一样．行指定的控制码被插入两个地方。

　　“HELLO”被放在最前端作为开始的标题。

　　设置标题是为防止从数据列的中间接收。行指定信号以及“（空白）”、“■”、“A=”等虽是可有可无的信号，但对于回避错误接收是有效的。在每次接收中，对这些字符都要作校验，一有不同就中止接收，返回“HELLO”等待。在信号接收过程中，如果出现其他监测点发射的信号，则中途混入的接收数据将被丢弃．
　　
　　(3)温度数据存入RAM的方法
　　

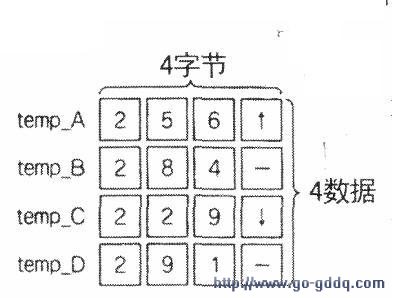

　　图中的“***”部分是温度数据。按照A/D变换，温度数据按下图那样配置并存人单片机的RAM．全部4字节x4数据=16字节。16字节在RAM中的地址末尾部分连续设置．间接寻址就容易些。

　　(4)软件升级
　　
　　利用笔记本电脑和印板上的ICSP接口．可以现场重写程序，实现软件更新。

　　(5)温度测定、传送装置的程序
　　

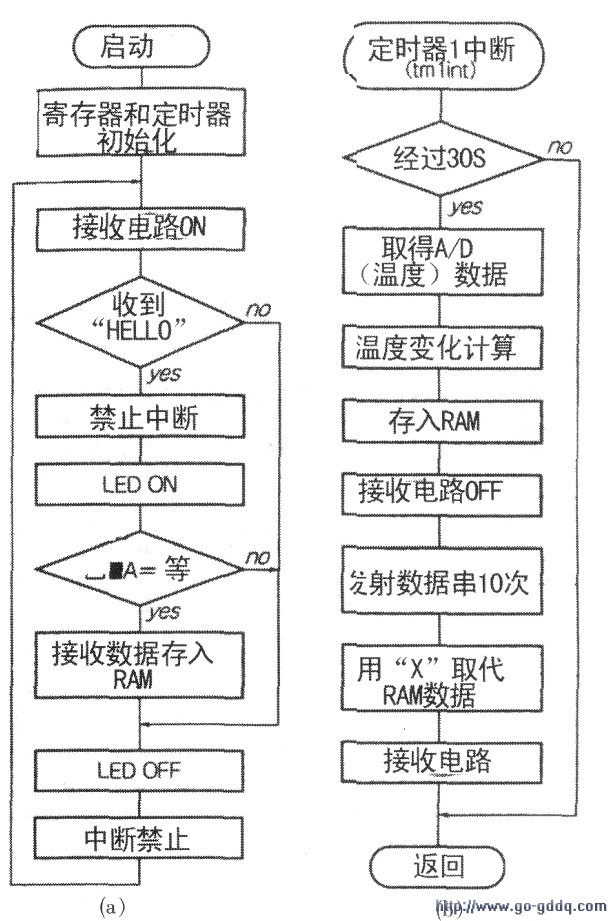

　　1)接收程序下图a是接收主程序框图，以“启动”开始的主程序，在寄存器和定时器初始化之后，就进入接收循环。主程序的接收处理，如果检测到“HELLO”，就禁止中断，停止接收处理中的发射。在接收期间，检测“A”等字符，如果与预先约定的不符，接收处理就在此点中止。温度测定、传输装置的ID码，用编程定义命令指定。例如对于B单元，指定为ID_CODEequ'B'

　　2)发射程序下图b是发射程序框图，利用定时器1的中断，每隔30s发射温度数据：这期间，同一数据串被发射10次。

　　A/D变换后，作温度变化的计算，把新的数据和原来的数据作比较，温度的升降用箭头“↑”或“↓”显示，没有变化就用“-”显示．然后将温度数据存放到存储器中(B单元的数据存入temp-B)。

　　当正在发射时，接收电路被OFF。接收和发射电路用同一频率作半双工通信。此后．RAM内其他温度数据以数据串的形式被发射。当发射结束后,RAM内的这些数据就全部被清除，用字符(‘X’)取而代之。如果在接收时，在温度数据中包含有(‘X’)，则被判断为无有效数据。最后，接收电路ON。
