高清CRT彩电与普通CRT彩电的差异
来源:本站整理  作者:佚名  2010-07-13 09:52:52



  高清CRT彩电场频已变频为50Hz~120Hz。视频带宽提高,在相同时间内传递图像信息量增加,代表画质的高频成分路的带宽高于普通彩电。普通彩电上使用的TDA6107视频带宽为4.4MHz~5.5MHZ,TDA6108带宽也仅为8MHz~9MHz。丽高清彩电上使用的TDA6110Q的带宽高达16MHz。

  高清彩电中使用的CBT与普通彩电使用的CRT是有差异的,两者不能直接互换。特别是厂家推出的超薄短管颈高清CRT电视,其CRT管深度比一般高清CRT大幅缩减,这意味着扫描电子束偏转角度提高,普通高清CRT对角线偏转角度为110度,超短管颈为120度(不同CRT有所区别)。这些数据的改变意味着超短管颈CRT的行扫描电路与普通高清CRT不同。

  由于高清彩电行、场频率不同,故高清机芯板不能带普通CRT偏转线圈。4:3的高清CRT偏转与短管颈16:9的偏转线圈也不能互换使用。图2为超级短管颈CRT与普通高清CRT的参数区别。



   3、信号处理过程
   普通彩电不管是单片机(采用LA76810、TB1238TDA8843等集成块生产的彩电)还是超级芯片彩电(采用TDA9370、TMPA8809等集成块生产的彩电),TV或AV信号。

  S端子信号的接收及处理均基本上由单一集成电路完成。高频调谐器通常采用电压合成式高频调谐器(个别产品也有采用频率合成调谐的高频调谐器,但很少)。高频调谐器输出信号通常是中频IF信号。IF信号在中频信号处理块内进行中频放大、视频检波、伴音陷波处理后,得到模拟视频全电视信号VIDEO直接输往TV/AV视频切换电路。在早期或性价比较低一点的电视机中,切换后的视频信号被直接送往亮、色带通滤波电路进行亮、色分离处理后输往各自的亮、色处理电路,最终形成模拟RGB三基色信号输往视放电路。图3为普通彩电整机实物结构图。从图3中可以看出,普通彩电机芯板上的元件确实很少,电路非常简单。


  普通彩电中高档一点的彩电称“数码电视”,它在图像信号处理电路中增加了专用亮/色分离电路(数字梳状滤波器)和亮色瞬态改善电路来提高图像的清晰度。亮/色分离电路和亮度瞬态改善电路输入和输出都是模拟信号,信号频率无变化,特点是输出信号波形的上升和下降沿比输入信号陡峭。如长虹NC-3机芯系列彩电,电路上就采用了单独的亮/色分离电路(数字梳状滤波器)组件和亮度瞬态改善组件。超级芯片如TDA9373及其掩膜芯片电路上虽没有单设画质改善电路,但是图像的清晰度并不比NC-3这样的机芯产品差,原因是这些超级芯片已将画质改善电路集成在超级芯片内了。

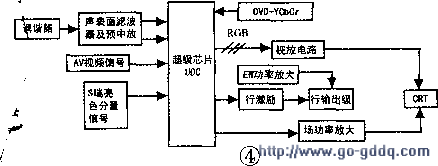

  普通彩电的一大特点是电视机行、场工作频率始终与输入信号的行、场同步信号频率同步。图4为采用超级芯片生产的普通电视整机信号流程图。
