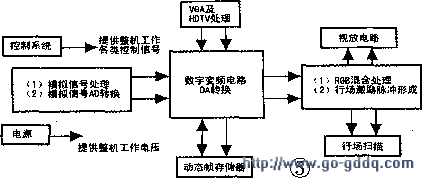

相比之下，高清CRT彩电的电路结构比普通彩电要复杂得多，图5为简化后的整机电路组成框图。在对高清CRT彩电整机电路进行分析或进行故障范围确定时，通常将其划分为射频信号处理、视频信号处理、伴音信号处理、控制系统电路、开关电源和扫描电路等几大部分。高清CRT彩电与普通电视相比，电路上多了数字变频电路。
图5中的模拟信号处理包括射频信号处理和视频信号切换等电路。高清CRT彩电射频信号处理通常采用组件形式。
该组件的外形类似大家常见的高频调谐器，彩电生产厂家通常称其为“高放一中放二合一组件”。组件的工作状态由总线数据信号控制。组件输出信号通常是视频全电视信号和音频信号。
视频信号送往视频切换开关，音频信号送往音频信号切换开关或音频处理专用集成电路。当然，也有部分组件输出的是第二伴音中频信号。组件输出什么样信号，由后续电路的要求而定。
数字板组件电路既要完成传统彩电接收的AV1、AV2、Y／C、YCbCr模拟信号切换及亮色解码，同时也要满足接收不同帧频及分辨率的高清节目HDTV（如480P、576I、720P、1080L／P等，高清信号传输带宽与普通CIDEO视频信号不同，输入信 号即有逐行信号，也有隔行信号帧频也不一致，需要选用不同的电路才能满足信号要求（如分辨率640x480帧频为60／75Hz格式信号，还有800x600／60Hz、75HzVGA信号等）。显然一个固定的偏转系统是不可能满足这么多不同格式信号工作的，故电路上设计了将不同格式信号转换成统一格式信号的电路，这个电路就是前面讲的数字处理电路或叫作数字组件IPQ板。
数字板主要任务是完成变频及扫描格式转换，最终输出已变频的模拟RGB信号去视放电路，输出行场频率分别为33.76MHz、60Hz的激励信号去主板行、场偏转电路。数字板组件的任务是：对不同输入信号（TV、AV1、AV2、YCbCr、YPbPr、VGA信号）进行切换选择，对色度信号进行解码，对亮度信号进行处理，通过A/D变换电路将模拟信号转换成数字信号后送往式变换电路进行变频处理，然后通过D／A变换电路将格式变换电路送来的数字信号转换成模拟信号，送往RGB基色信号处理电路进行处理，后送往末级视频放大电路。
高清CRT彩电的视频切换开关电路安装位置会因电路结构不同而不同。有些彩电有部分视频切换开关电路安装在主电路板上，部分安装在数字板上。有些彩电视频切换开关电路全部安装在数字板上。大家在维修中，一定要针对电路认真分析。
不同厂家或同一品牌彩电厂生产的不同型号的高清彩电，其电路选择方案并不完全一样。如长虹CHD-2机芯（代表产品CHD29168）选择SAA7117、海信PHILIPS高清机芯（代表产品HDP2902D、HD92606D）选择SAA7118、长虹CHD2990（CHD-1机芯）选择VPC3230。随着新技术的发展，现在各品牌高清电视又大量采用超大规模的IC完成所有视频信号处理，如长虹生产的CHD-3机芯（代表产品CHD29300、CHD29218等）和康佳sT机芯系列产品采用的集成块SVP—EX11，所有模拟视频信号、VGA信号及HDTV信号都直接送往此IC，通过程序自动对信号进行识别，然后接通相应信号通道自动进行处理。
