主动式PFC电路
毫无疑问，这种电路仅可以在配有主动PFC电路的电源中才能看到。图16描述的正是典型的PFC电路：

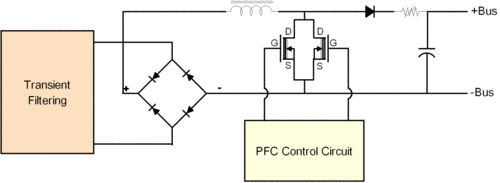

主动式PFC电路图
主动式PFC电路通常使用两个功率MOSFET开光管。这些开光管一般都会安置在一次侧的散热片上。为了易于理解，我们用在字母标记了每一颗MOSFET开光管：S表示源极（Source）、D表示漏极（Drain）、G表示栅极（Gate）。
PFC二极管是一颗功率二极管，通常采用的是和功率晶体管类似的封装技术，两者长的很像，同样被安置在一次侧的散热片上，不过PFC二极管只有两根针脚。
PFC电路中的电感是电源中最大的电感；一次侧的滤波电容是主动式PFC电源一次侧部分最大的电解电容。图16中的电阻器是一颗NTC热敏电阻，可以更加温度的变化而改变电阻值，和二级EMI的NTC热敏电阻起相同的作用。
主动式PFC控制电路通常基于一颗IC整合电路，有时候这种整合电路同时会负责控制PWM电路（用于控制开光管的闭合）。这种整合电路通常被称为 “PFC/PWM combo”.

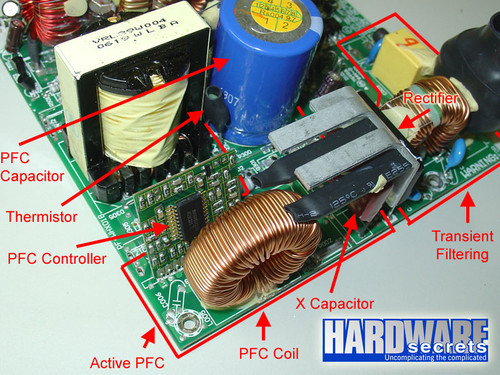

照旧，先看一些实例。在图17中，我们将一次侧的散热片去除之后可以更好的看到元器件。左侧是瞬变滤波电路的二级EMI电路，上文已经详细介绍过；再看左侧，全部都是主动式PFC电路的组件。由于我们已经将散热片去除，所以在图片上已经看不到PFC晶体管以及PFC二极管了。此外，稍加留意的话可以看到，在整流桥和主动式PFC电路之间有一个X电容（整流桥散热片底部的棕色元件）。通常情况下，外形酷似陶制圆盘电容的橄榄色热敏电阻都会有橡胶皮包裹。
主动式PFC元器件

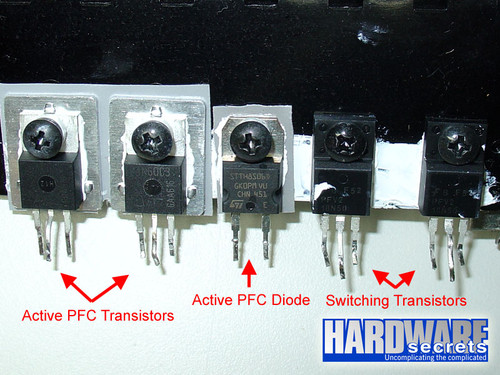

图18是一次侧散热片上的元件。这款电源配备了两个MOSFET开光管和主动式PFC电路的功率二极管：
开光管、功率二极管
开光管
开关电源的开关逆变级可以有多种模式，我们总结了一下几种情况：
| 模式 |
开光管数量 |
二极管数量 |
电容数量 |
变压器针脚 |
| 单端正激 |
1 |
1 |
1 |
4 |
| 双管正激 |
2 |
2 |
0 |
2 |
| 半桥 |
2 |
0 |
2 |
2 |
| 全桥 |
4 |
0 |
0 |
2 |
| 推挽 |
2 |
0 |
0 |
3 |
当然了，我们只是分析某种模式下到底需要多少元器件，事实上当工程师们在考虑采用哪种模式时还会收到很多因素制约。
目前最流行的两种模式时双管正激（two-transistor forward）和全桥式（push-pull）设计，两者均使用了两颗开光管。这些被安置在一次侧散热片上的开光管我们已经在上一页有所介绍，这里就不做过多赘述。
以下是这五种模式的设计图：

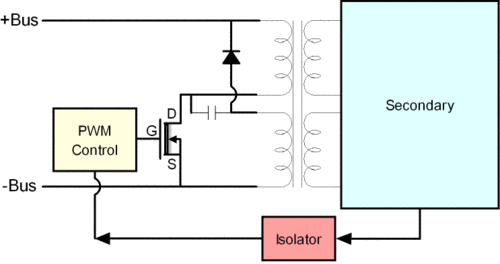

单端正激（Single-transistor forward configuration）

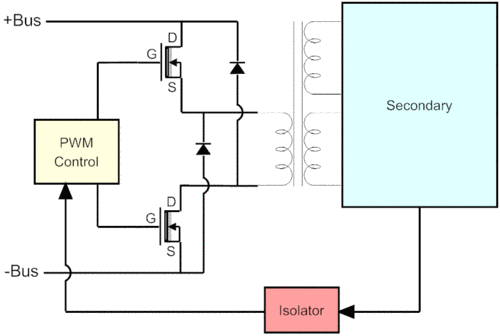

双管正激（Two-transistor forward configuration）

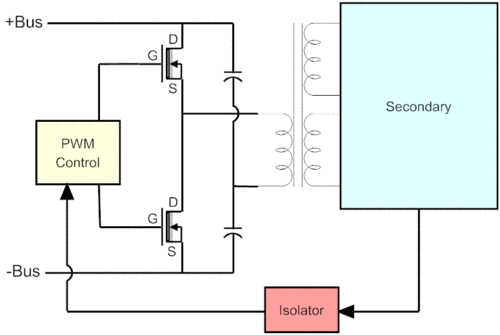

半桥（Half bridge configuration）

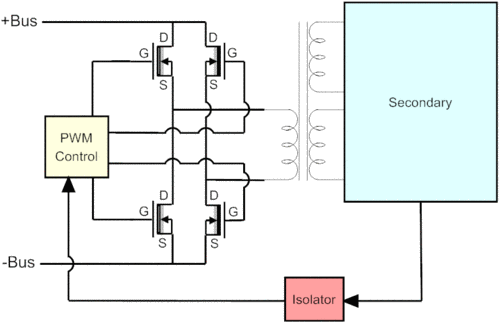

全桥（Full bridge configuration）

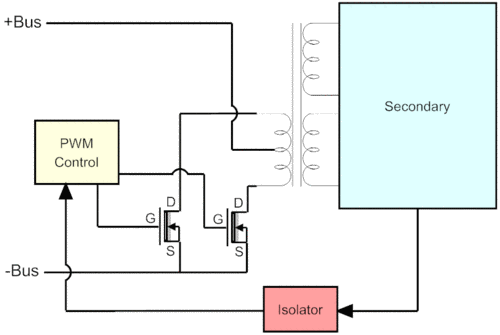

推挽（Push-pull configuration）
