瞬变滤波电路解析

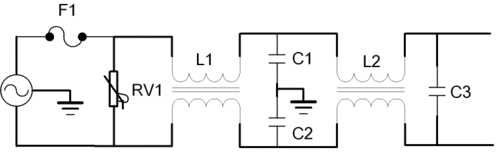

　　市电接入PC开关电源之后，首先进入瞬变滤波电路（Transient FiLTEring），也就是我们常说的EMI电路。下图8描述的是一台PC电源的“推荐的”的瞬变滤波电路的电路图。

瞬变滤波电路的电路图

　　为什么要强调是“推荐的”的呢？因为市面上很多电源，尤其是低端电源，往往会省去图8中的一些元器件。所以说通过检查EMI电路是否有缩水就可以来判断你的电源品质的优劣。
　　EMI电路电路的主要部件是MOV (Metal Oxide Varistor，金属氧化物压敏电阻)，或者压敏电阻（图8中RV1所示），负责抑制市电瞬变中的尖峰。MOV元件同样被用在浪涌抑制器上（surge suppressors）。尽管如此，许多低端电源为了节省成本往往会砍掉重要的MOV元件。对于配备MOV元件电源而言，有无浪涌抑制器已经不重要了，因为电源已经有了抑制浪涌的功能。
　　图8中的L1 and L2是铁素体线圈；C1 and C2为圆盘电容，通常是蓝色的，这些电容通常也叫“Y”电容；C3是金属化聚酯电容，通常容量为100nF、470nF或680nF，也叫“X”电容；有些电源配备了两颗X电容，和市电并联相接，如图8 RV1所示。
　　X电容可以任何一种和市电并联的电容；Y电容一般都是两两配对，需要串联连接到火、零之间并将两个电容的中点通过机箱接地。也就是说，它们是和市电并联的。
　　瞬变滤波电路不仅可以起到给市电滤波的作用，而且可以阻止开光管产生的噪声干扰到同在一根市电上的其他电子设备。

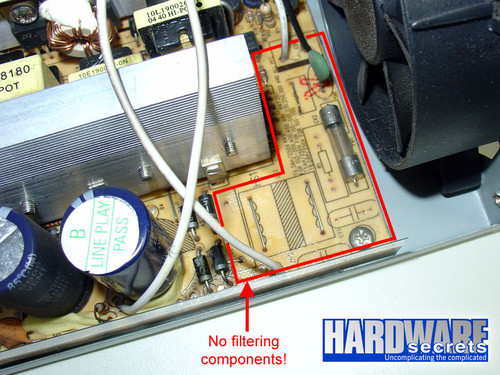

　　一起来看几个实际的例子。如图9所示，你能看到一些奇怪之处吗？这个电源居然没有瞬变滤波电路！这是一款低廉的“山寨”电源。请注意，看看电路板上的标记，瞬变滤波电路本来应该有才对，但是却被丧失良知的黑心JS们带到了市场里。

这款低廉的“山寨”电源没有瞬变滤波电路

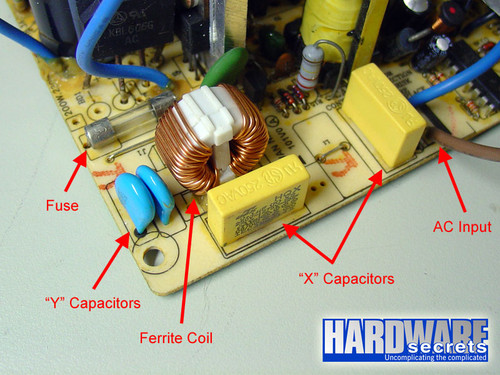

　　再看图10实物所示，这是一款具备瞬变滤波电路的低端电源，但是正如我们看到的那样，这款电源的瞬变滤波电路省去了重要的MOV压敏电阻，而且只有一个铁素体线圈；不过这款电源配备了一个额外的X电容。

低端电源的EMI电路

　　瞬变滤波电路分为一级EMI和二级EMI，很多电源的一级EMI往往会被安置在一个独立的PCB板上，靠近市电接口部分，二级EMI则被安置在电源的主PCB板上，如下图11和12所示。

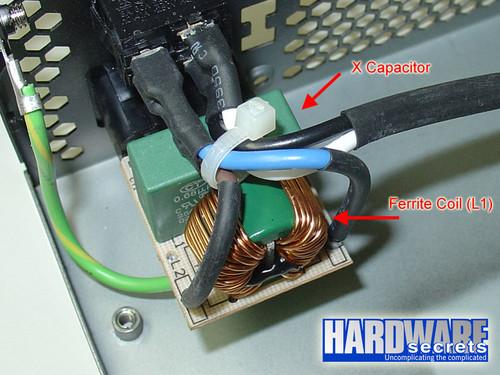

一级EMI配备了一个X电容和一个铁素体电感

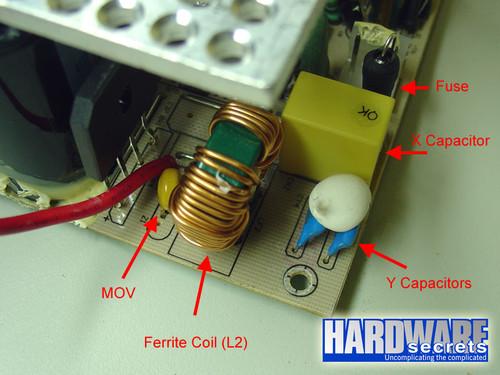

　　再看这款电源的二级EMI。在这里我们能看到MOV压敏电阻，尽管它的安置位置有点奇怪，位于第二个铁素体的后面。总体而言，应该说这款电源的EMI电路是非常完整的。

完整的二级EMI

　　值得一提的是，以上这款电源的MOV压敏电阻是黄色的，但是事实上大部分MOV都是深蓝色的。
　　此外，这款电源的瞬变滤波电路还配备了保险管（图8中F1所示）。需要注意了，如果你发现保险管内的保险丝已经烧断了，那么可以肯定的是，电源内部的某个或者某些元器件是存在缺陷的。如果此时更换保险管的话是没有用的，当你开机之后很可能再次被烧断。
