单片机的I/O口在其应用中起着重要的作用，IYO口的分类和配置是每个初学者都应清楚了解和正确使用的。本文介绍单片机的I/0口配置方式，并以MSP430F169单片机为例加以说明。

　　常规的单片机I/O口配置根据其内部结构，通过设置控制字产生以下四种配置：

　　1.准双向口输入输出配置

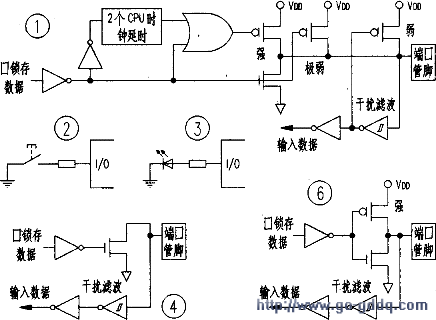

    准双向口具有输出和输入功能，结构如图1所示。

　　当I/0口输出为高电平时，其驱动能力很弱，外部负载很容易将其拉至低电平。当I/OH输出为低时，其驱动能力很强，可吸收相当大的电流。准双向口有三个上拉晶体管，一个“极弱上拉”，当端口锁存为逻辑“1”时打开；当端口悬空时，该“极弱上拉”将端口上拉为高电平。第二个上拉晶体管为“弱”上拉，当端口寄存器为l且管脚本身也为l时打开，此上拉提供的电流使准双向口输出为“l”。如果一个管脚输出为“1”而由外部装置拉到低时，弱上拉关闭而“极弱上拉”维持开状态，为了把这个管脚强拉为低，外部装置必须有足够的灌电流能力，使管脚上的电压降到门槛电压以下。第三个上拉晶体管称为“强上拉”。当端口锁存器由“0”跳变到“1”时，这个上拉用来加快准双向口由逻辑0到逻辑l的转换速度。准双向口作为输入端时具有一个施密特触发器，用于抑制输入抖动和干扰。

　　准双向口用于输入时可外接对地按键，如图2所示。当按键松开时，准双向口内部通过极弱晶体管将端口拉为高电平。作输出时不应外接对地LED，如图3，因其驱动能力很弱，LED发光二极管发光会很弱。如果将LED改接电源端，因准双向口输出为低时可以吸收20mA的电流，故对LED有很强的驱动能力。

　　2.开漏输出配置
   当端口锁存器为“0”时，开漏输出关闭所有的上拉晶体管而仅驱动下拉晶体管。作为一个逻辑输出时，这种配置方式必须有外部上拉，一般通过电阻外接到VDD。此时不会产生灌电流。这种方式的下拉与准双向口相同。开漏输出配置如图4所示。

　　使用I/O口的开漏方式时，若不接上拉电阻，则可以输出高阻或低电平两种状态。这种方式可用于三极管驱动电路或外围其他器件，以达到降低功耗的目的。图5为开漏方式驱动LED电路，当I/O口输出高电平时，发光二极管点亮；反之，发光二极管熄灭。

　　3.推挽输出配置
    推挽输出配置的下拉结构与开漏输出及准双向口相同，具有较强的拉电流能力。不同的是当锁存器为“l”时，提供持续的强上拉。推挽模式一般用于需要更大驱动电流的情况，因其支持强上拉输出，所以图3所示的IZD发光二极管可以用推挽输出IYO口的强上拉功能直接驱动。
