电流继电器是在继电保护装置中，用以进行电流测量，即当电流达到整定值时动作，从而发出信号或给出跳闸指令的基本测量元件。

　　电流继电器按工作电流不同分为交流电流继电器和直流电流继电器，按其作用不同又分为过电流继电器和欠电流继电器。它们的线圈串联在主电路中，在主电路中的电流高于容许值时动作的称为过电流继电器，低于容许值时动作的称为欠电流继电器。过电流继电器用于电动机或电路的过载或短路保护。欠电流继电器可用于他励直流电动机等的失磁保护。当他励直流电动机轻载运行时，一巳励磁电流过低或消失时，电动机就会发生高速“飞车”

　　故障，容易造成事故。避兔的方法是：在励磁回路中串联一个欠电流继电器，当励磁电流减小到小于允许值时，继电器动作，切除电动机电源，实现对电动机的失磁保护。

　　过电流继电器与欠电流继电器的结构和动作原理相似。下面仅简述过电流继电器。常用的过电流继电器有：JT4、JLl2及JL114系列产品，而JT4、JTl4系列等交、直流两用(仅在铁心上有所区别)。

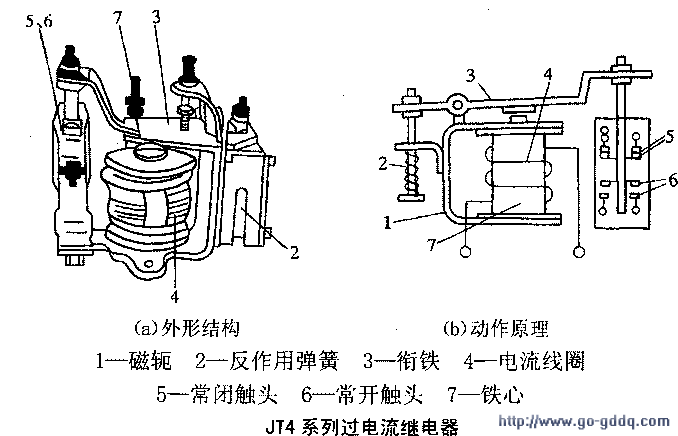

　　JT4系列过电流继电器的外形结构和动作原理如图所示。

　　JT4系列过电流继电器由：线圈、圆柱静铁心、衔铁、触头系统及反作用弹簧等组成。其动作原理如图1(b)所示。电流线圈串联在电路中，当通过电流线圈的电流为负载电路的额定值时，它所产生的电磁吸力不足以克服反作用弹簧力，继电器不动作，常闭触头仍保持闭合状态，只有当通过线圈的电流超过整定值后，电磁吸力大于反作用弹簧拉力，继电器动作、铁心吸引衔铁使常闭触头断开，切断控制回路，从而保护了负载回路。调节反作用弹簧力，可整定继电器的动作电流值。
