二、高频头与AFT控制
中放AFT偏离和传输失常，也会造成跑台。为了弄清这个道理。这里简单说明中放AFT、CPU及高频头三者之间的相互关系。高频头的AFT。控制常见的有以下几种形式：
（1）中放AFT的输出电压直接加到高频头的AFT引脚上，同一、高频头电路的修理时也加到CPU的AFT输入脚上。加到CPU的AFT输入脚上的AFT信号仅仅作为调准电台的识别信号。使CPU能自动选台。采用这种方式的AFT电路，如果AFT中周稍有偏移。往往只影响自动选台，如果手动选准一个台并储存的话，这个台并不会跑掉。
（2）高频头没有APT引脚，或即使有也加上固定电压而不用。中放输出的AFT电压被送到CPU的AFT输入脚。这时AFT信号有两个作用。在自动选台时作为调准电台的识别信号：在正常收看时，如高频头的中频输出发生偏差，则中放AFT输出电压也会发生变化，CPU根据AFT的输入电压，自动校正调谐电压的大小，以达到自动校正的目的。这种控制形式在TDA系列机心中经常使用。
（3）中放电路通过总线告诉CPU是否选准了台，AFT通过总线来调准。
在修理由于AFT问题引起的跑台或自动选台锁不住的故障时，我们先要搞清楚，到底是中放中频或AFT中周偏，还是中放AFT输出到CPU的AFT输入传输中有问题。不能一上来就乱调中周，因为中周一旦调乱，没有经验的人很难把它调好，只会越调越乱。判断方法是让机器自动选台，用万用表测CPU的APT输入脚电压，不管此时电台能否锁住。CPU的AFT脚电压应不断地变化。如果该脚的电压是固定不变的。说明中放输出的AFF信号未能送到CPU；如果CPU的AFT脚的电压能随选台的变化而变化，说明传输没有问题，但传输是否正确。还有待于进一步检查。
为了较详细地说明问题，我们以金星C6411彩电的AFT电路（见附图）为例，进行分析。

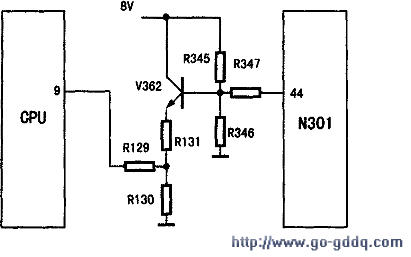

附图是金星C64ll中放AFvr至CPU的连接电路。对于CPU而言，若⑨脚输入的电压为2.5V，则认为台是选准的（这是具体某个CPU的特性决定的，不同的CPU，AFT脚有不同的输入电压要求）；反之，若CPU⑨脚输入的电压高于或低于2.5V，则CPU就认为电台没选准。它会通过改变调谐电压进行重新调谐。直到⑨脚电压为2.5V为止。
如果中放电路没有问题，则N301的44脚会输出4V电压，经V362射极跟随、R131、R130分压后，送到CPU⑨脚的电压恰好是2.5V，CPU将保持调谐电压恒定。此时，若调谐不正确，N301的44脚电压就不是4V，CPU的⑨脚电压也就不是2.5V，CPU将会通过改变调谐电压使调谐准确，这就达到了AFT的目的。
但是，若N301的44脚到CPU的⑨脚之间的元件有故障，比如V362击穿、R130、R131中有一个变值，此时，尽管选台是准确的，N301的44脚也输出了4v电压，但CPU的⑨脚却并不是2.5V，CPU就会认为调谐不准确。然后改变调谐电压使电台发生偏移，直到CPU认为调谐准确为止。这就是为什么会发生切换电台瞬间图像清晰，随后逐渐偏移的故障原因。
