三、中放AFT中周的调整
　　如果中放输出的AFT电压到CPU的AFT输入之间传输没问题，但自动选台无法锁住（这里先不讨论由于同步信号造成自动选台无法锁住的问题），或即使能锁住也锁在不准确的位置，这就需要重新调整中放中周和AFT中周了。对于较旧的机器发生此故障，往往是中周内的槽路电容漏电引起的，最好将中周换掉，或将槽路电容挖掉，在中周外边接上一个47～56pF的瓷片电容来代替原来的槽路电容，然后再作调整。中放AFT中周的调整分为两种情况。下面分别介绍。

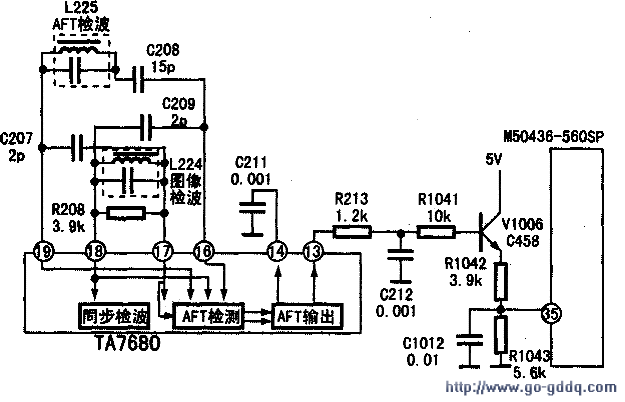

　　1、中频中周和AFT中周分别独立的，即有两个中周：一个是中频中周，另一个是AFT中周。这种电路调整起来较容易，这里以最常见的TA两片机金星C542为例作介绍。C542彩电中放至CPU的AFT电路见附图。
　　
　　第一步：首先断开中放AFT输出到CPU和高频头的连接。

　　即断开TA7680 13脚外围的R213，用手动的方法选准一个台（最好是UHF段的台），使声、图最佳。若无法调准电台，或虽然台能调准，但伴音有噪声，则需调整L224图像检波中周。直到使声、图最佳为止。

　　第二步：用万用表测AFT输出脚13脚的电压。并用绝缘无感调试棒调节AFF中周L225，寻找这样一点：即L225稍微往下调一点，13脚电压就变成1V以下，稍微往上调一点。13脚电压就变成10V以上，即寻找一个电压突变点，然后设法将19脚的电压调到从1V以下突变到10V以上中间的6V上，这一点AFT就调得最准确了。在调试过程中，万用表的表针可能晃动不停，这是正常现象，只需将表针调到接近6V就行了。

　　第三步：将原断开的点重新连好。

　　2.中频检波中周和AFT中周合二为一的。即电路中只有一个中周。这里以金星C6411彩电为例介绍调整方法。

　　第一步：首先要“骗住”CPU，不让它使调谐电压乱动。不然当手动选好一个台后。CPU会通过调谐电压把它搞偏的。怎样骗？其实只要给CPU的⑨脚加上固定的2.5V电压。它就会误认为调谐是准确的，这样调谐电压就可以随意调了，即使电台选得不准，但CPU却认为已经调准了，调谐电压就不会变了。我们可以将图2电路中的R129断开，用两个10kΩ电阻将5V供电分压，把分出的2.5V电压接在CPU的⑨脚上。

　　第二步：采用微调的方法调准一个台，使声、图最佳，然后测一下N301的（44）朗却是否为4V.若不是4V，则略调一下L301中周。再微调选台，直到既能将声、图调到最佳，又能使N301的（44）脚电压为4V，中放就调好了。

　　第三步：拆除分压电阻，将R129重新接好。

　　关于图像中频中周和AFT中周内槽路电容的容量，有人说代换时用47pF.有人说用30pt，其实在我看来，在一定的范围内（30～75pF）。容量大小是无所谓的，只需调整中周内的磁心，使LC的谐振频率等于38MHz即可。

　　四、中放电路的其他故障
　　
　　1.在中放电路中，如果发现预中放管损坏，在找不到原型号的管子更换时。必须使用特高频三极管代换，有人随便用一个常见的C1815代换。虽然也能出图像，但因代换的三极管频率太低。有些频道会出现一些莫名其妙的故障。

　　2.中放电路还有一种较常见故障是AGC阻塞，表现出来的现象是信号稍强时。图像扭曲、不同步、严重时根本看不到图像。

　　此类故障的原因一般有两种：一是中放。AGC有问题，使高频头和中放始终处于高增益状态。使输出的全电视信号同步头被切割：二是中放检波中周频率略偏，使中放AGC误动作。究竟是中放AGC有问题，还是中放检波中周频率偏，可用下列方法判断：将信号线从射频端子中略微拔出，人为地使信号减弱，此时若屏幕出现带雪花点的正常图像，则故障属于中放AGC有问题；若图像除了带雪花点外，还伴随频率偏，好像选台不准（需多试几个频道）。则故障为中放检波中周频率偏。

　　中放AGC有问题造成的信号阻塞。一般是中放AGC检波电容漏电。每块中放集成块都有中放AGC检波脚，外接检波电容。如TA7680的（5）脚、TDA4501的（19）脚、TDA8362的（48）脚、TBl238的（9）脚等等。中放AGC检波电容对电容的要求比较高，一般需采用钽电容或CDll7电容。另外，AGC检波脚往往带有VTR开关，即当该脚的电压大于或小于某一阀值电压时，中放通道将被关闭，该功能被用于在AV状态时关闭中放通道，以防中放对AV的干扰。但这是故障较易发生的部位。
