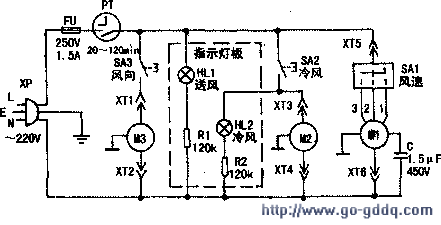

信域牌EF-75B型空调扇电路如图所示。电路中，XP为带接地三极电源插头。FU为保险熔断器，PT为定时器，SA1为风速开关，SA2为冷风开关，SA3为风向开关。M1为风扇电机。M2冷风电机，M3风向电机，HL1为送风指示灯，HL2为冷风指示灯。

　　首先将凉水（自来水）注入水箱至“满水”位置，将XP插入市电插座，将PT转至“连续”挡，空调扇处于连续吹风。将PT转至20～120分钟任一挡，定时器的微动开关闭合，HL1点亮。表示整机接通电源。定时器开始倒计时。将SA1转至“1”、“2”、“3”挡。

　　M1转动分别送出“强风”、“弱风”、“微风”三种风速。转动SA2至“冷风”挡，HL2点亮，M2转动并带动卷帘上下滚动，空调扇吹出冷风。按一下SA3，M3转动驱动长导风片左右摆动送风，再按一下SA3，M3停转，定向送风。当PT倒计时结束，微动开关复位断开，整机电源关断，空调扇自动关机。
