学修空调电路板-看懂电路原理图的结构
来源:本站整理  作者:佚名  2010-10-14 09:28:56

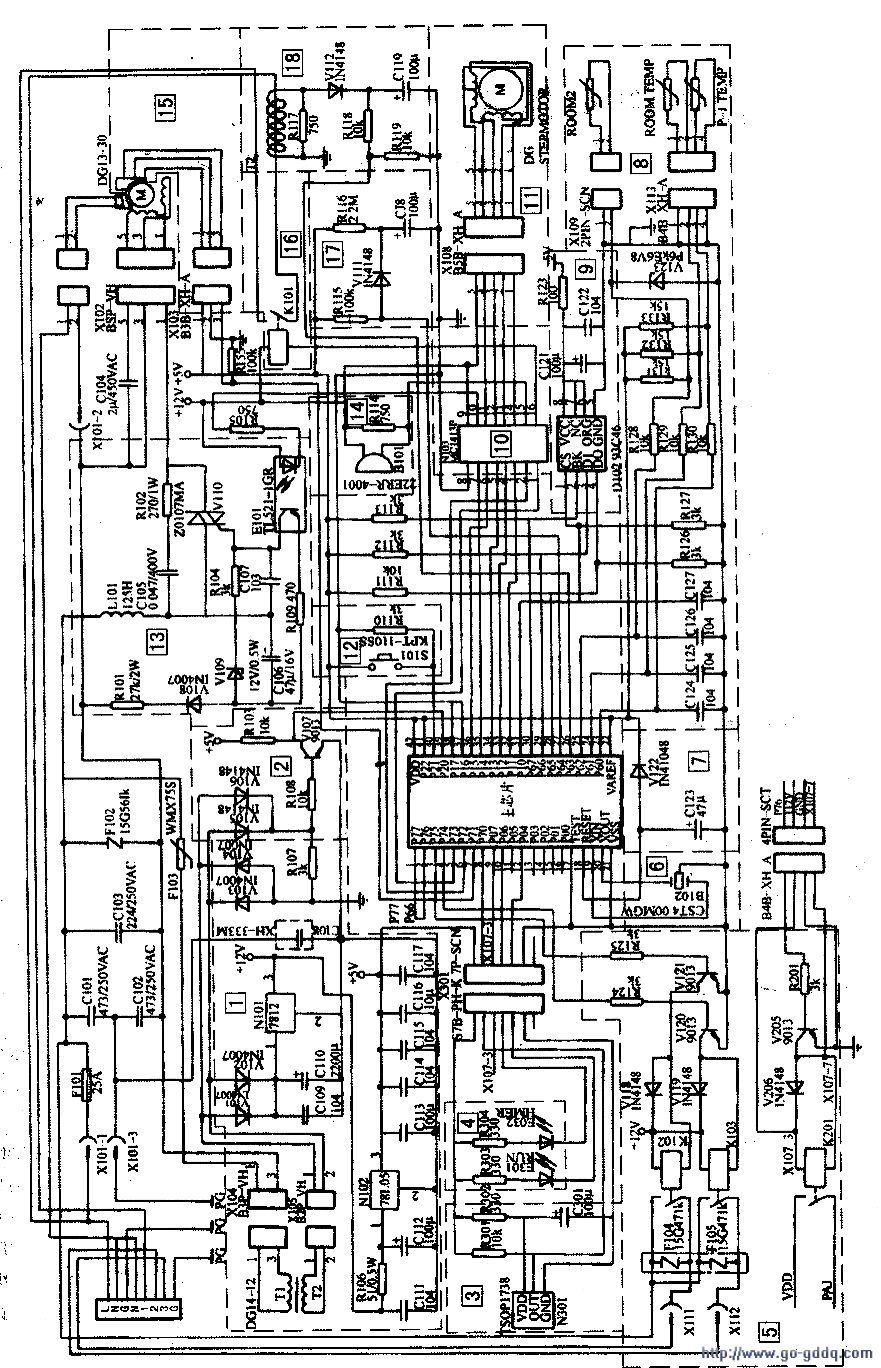

  附图KFR-35GW/BQF电路板的控制原理图,我们可以将整个电路图细分为18个分立电路。所谓分立电路就是在整个控制电路中相对独立的电路子系统,可以产生电信号并发送至IC的某一指定引脚,或从IC的某一指定引脚中接收信号去驱动执行元件(如蜂鸣器、LED指示灯等)或继电器(如控制压缩机开停的继电器)等,从而独立的完成某一种控制功能(见表)。

标号 单元电路名称 标号 单元电路名称
1 直流电源电路 10 步进电机、压缩机电器驱动IC
2 过零检测电路 11 步进电机驱动电路
3 遥控接收电路 12 开关电路
4 显示电路 13 室内风机驱动电路
5 室外风机、四通阀 14 蜂鸣器电路
6 晶振电路 15 霍尔元件检测电路
7 复位电路 16 压缩机驱动电路
8 室内温度、蒸发器 17 3分钟延时电路
9 存储器电路 18 压缩机过流检测电路
