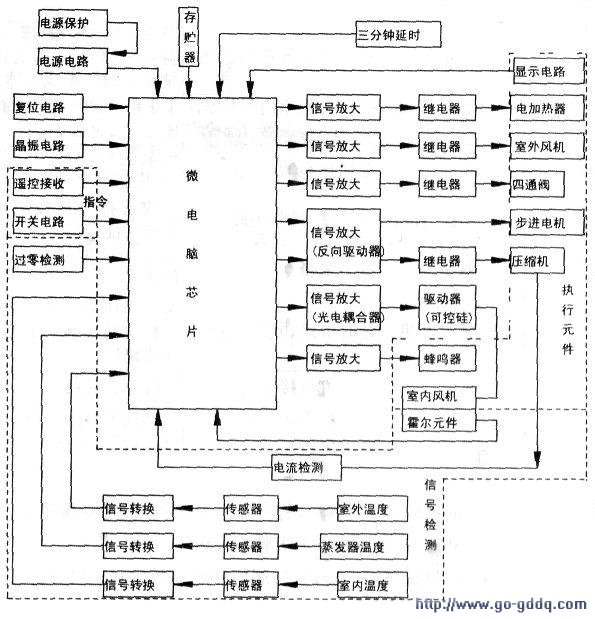

与电视机的修理一样，要想准确地判断故障和修理故障，还是少不了学会看懂电路图、分析电路图。为了方便理解，我们将电路原理图简化成了框图（附图）：各传感器把检测到的各种非电信号（温度、电流、电压、转速等）经过信号转换、放大后输入到微电脑芯片，与人为指令（遥控、开关等）进行比较、判断和运算后发出控制信号去驱动各执行元件工作，完成空调器的各项功能（显示、报警、制冷、制热、除湿等）。因此只要了解各单元电路的功能与特征，修理空调电路板就轻松多了。

　　目前各厂家生产的空调器都有自身的特点，但其主要功能都大同小异。下表是笔者根据某名牌空调厂家KFR-35GW/EQF型空调器使用说明书绘制的控制功能说明表。
