学修空调电路板-电加热继电器驱动电路控制原理分析与检修技巧
来源：本站整理  作者：佚名  2010-10-14 09:30:32



　　该电路常见故障是三极管或继电器损坏。在断电情况下测量触点两端的电阻，若阻值为零，则说明触点粘连。通电情况下，若测得29点与12V供电端两点电压为11V以上，且触点两端的电压为220V，则为继电器触点烧断。

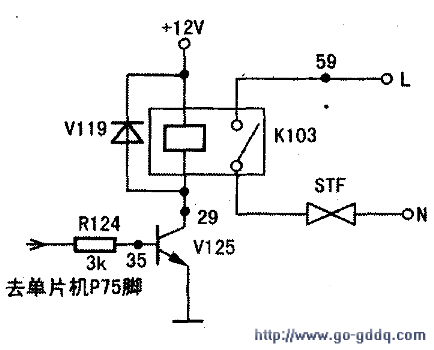

　　附图是电加热继电器驱动电路
