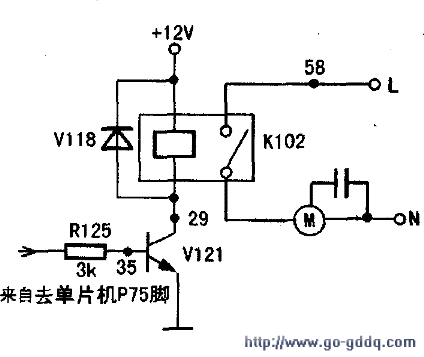

控制原理：附图是室外风机驱动电路控制原理图。当空调器接收到运行指令后，单片机（3）脚（即P75脚）便发出高电平控制信粤，三极管V121导通，继电器K102触点闭合，220V市电被加至风机两端，风机运转。

　　电路常见故障与检修方法：该电路常见故障是三极管或继电器损坏。同时，电阻R125和保护二极管V118损坏也能间接导致三极管或继电器损坏。在断电的情况下，可用万用表电阻挡检测29点与GND（公共端）之间的电阻值。调换表笔两次，所测电阻值中，有一次应非常大（几百kΩ以上），否则不正常。

　　若单独测量继电器线圈，其电阻应是几百欧，若为无穷大或为零，说明继电器已损坏。

　　另外，在断电情况下测量触点两端的电阻，若阻值为零，则说明触点粘连。通电情况下，若测得29点与12V供电端两点电压为11V以上，且触点两端的电压为220V，则为继电器触点烧断。
