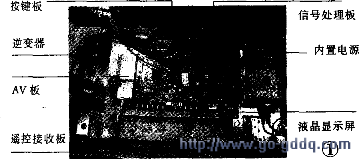

国内主要彩电生产厂家长虹、海信、TCL、创维、康佳生产的液晶电视均已形成多个系列。图1为不具备DVD功能的液晶电视内部结构图。

　　在图1中增加DVD组件，并对电路和软件做适当修改，就成了具备DVD功能的液晶电视。图2为具备DVD功能的液晶电视组成框图。它通常由主信号处理板、AV板、按键板、逆变器、液晶显示屏、适配器或内置电源、DVD组件等组成。

　　图3为主信号处理板的实物结构图。液晶电视的数字梳状滤波器、视频/色度信号处理电路、PC/DVI/DVD/YUV信号切换电路、模/数变换电路、数/模变换电路、格式变换（变频处理）电路等均在主信号处理板上。某些液晶电视将控制电路也设计在主信号处理板上。

　　液晶电视机控制电路产生各种控制量，对整机其他电路进行控制；数字梳状滤波器对视频信号进行亮/色分离，输入为视频信号，输出为色度信号和亮度信号；视频/色度信号处理电路对视频信号进行放大、对色度信号进行解调，输出亮度信号和色差信号；PC/DVI/DVD/YUV信号切换电路完成其各自信号的切换；模/数变换电路将模拟信号转换成数字信号再送给格式变换电路。数/模变换电路的作用是将数字信号变换成模拟信号。格式变换电路将不同格式的信号转换成统一的格式信号。

　　通电后，主信号处理电路板进入待机状态。用遥控器或按本机面板键开机后，进入正常工作状态，将各种控制量输往被控电路，启动被控电路。视频/色度信号处理电路对TV视频信号和AV视频信号进行处理，得到数字YUV信号。YUV信号、PC信号（计算机信号）、数字DVI信号由切换开关选择后，送往格式变换器，形成液晶显示屏所需要的行、场时序脉冲信号和三基色图像数字信号。三基色图像数字信号以24位并行形式输出。

　　图4为AV板的实物结构图。左边靠前的为高频调谐器，后面组件内安装有控制系统电路和图像中频信号处理电路。多数液晶电视射频信号处理采用高放、中放二合一组件。为了节约空间，常将该二合一组件电路、视频信号切换开关电路、伴音解调和音频信号切换开关电路、音频信号处理电路、伴音功率放大等设计在AV板上。所以，AV板不仅要从射频电视信号中解调出TV视频信号和音频信号，还要完成多种视频/音频信号的切换和音频处理。

　　液晶电视的本机控制键面板是一块独立的电路板。液晶电视机的DVD由光驱和解码电路组成，其DVD光驱一般为吸入式，与电脑的光驱接近。解码电路组件采用全屏蔽结构。

　　液晶电视的供电电压通常为+12V（也有24V的），由电源适配器或内置电源提供。

　　液晶电视机逆变器的工作状态受控制系统电路中微处理器的控制，其作用是为背光源提供工作电压。逆变器是一个脉冲振荡放大电路，其作用是将直流12V电压转变为高频高压脉冲。

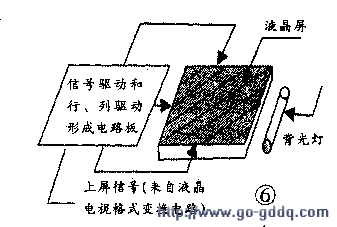

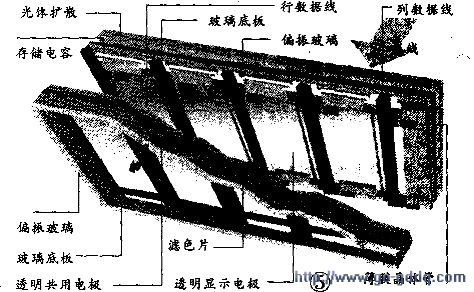

　　图5为液晶显示屏内部结构示意图。平常所说的液晶显示屏不仅指图5所示的屏结构部分，还包括背光源和集成化行、列驱动电路，其结构如图6所示。

　　射频电视信号通过高频调谐器、中放二合一组件或独立的高频调谐器、图像中频信号、伴音中频信号处理电路处理后，得到视频信号和第二伴音中频信号，分送视频切换开关电路和第二伴音中频解调电路。TV视频信号与外部输入的AV信号山AV板上的视频切换开关进行切换。

　　TV视频信号和AV视频信号由主信号处理板上的视频/色度信号处理电路进行处理，得到数字YUV信号。YUV信号与模拟PC信号和数字DVI信号一起送至主信号处理电路板的格式变换器，完成信号的格式变换，形成液晶显示屏所需要的行、场时序脉冲信号和三基色图像数字信号。三基色图像数字信号以24位并行形式输出。图像信号、行、场信号通过上屏线缆送至液晶屏；行、列驱动信号形成电路形成液晶屏所需要的驱动信号，控制液晶屏的工作状态，重现图像。
