一、帧电路的组成

    帧扫描部分的故障分为帧振荡和帧输出两部分，现在许多彩电的帧振荡是由行振荡分频得到，而不单独设立帧振荡器，只要行振荡起振。帧振荡就必然起振。而且帧频非常稳定，不需要帧频电位器。因此，这种类型的帧振荡电路出故障的可能性较小。

　　帧输出电路常采用分立元件OTL式和集成电路式，也有BTL形式的，不管是哪种形式。为了提高效率，都毫无例外地采用了泵电源电路。由于帧电路中的振荡、输出以及反馈多采取直流耦合，所以一旦出现故障，会造成整个帧输出部分的直流电位发生变化，故障部位较难判断。

　　二、帧扫描电路检修要点

     1、直流负反馈故障的确定

     修理员常会遇到这样的问题：帧电路出了故障，到底是前面影响后面、还是后面影响前面呢？我们先来复习一下直流放大器构两个基本概念：

　　（1）正相输入端：输入端与输出端为同相关系。即输入端的电压越高，输出端的电压也越高；反之，输入端的电压越低，输出端的电压也越低。

　　（2）反相输入端：输入端与输出端为反相关系。即输入端的电压越高，输出端的电压越低；反之，输入端的电压越低，输出端的电压越高。

　　许多帧输出集成块的反相输入端，一般就是前级集成块的帧反馈脚。帧反馈脚有时有两个：一个是直流反馈脚，用于稳定输出端的直流电压；另一个是交流反馈脚，用于改善线性。也有一些集成块的交、直流反馈脚是同一个脚。

　　理解了上面的分析后，我们只需检查R508、R512是否开路，排电容C371中接在N30141脚上的电容是否短路。

　　从这两个实例中可以看到，检修帧扫描电路故障时，若发现输出端的直流电压不正常，首先应该检查直流反馈的电压是否也跟着一起不正常。以此判断直流负反馈电路是否正常。

　　2.中点电压的判断

    遇到水平一条亮线故障，首先要搞清楚故障在帧振荡部分，还是帧输出部分。区分的方法是测量帧输出点电压（中点电压）；无论电路是用集成块的，还是用分立元件，中点电压应该等于帧供电电压的一半或略高一点。如果中点电压正常，那么故障基本认定在帧振荡部分。如果中点电压不对，故障要么在帧输出部分，要么是在直流反馈部分，可参考上例进行分析。

　　3、检查低压供电

    在检修水平一条亮线故障时。还有另外一种现象：开机时看到的并不是水平一条亮线，而是无光，只有将加速极电位器略微开大一些才能看见水平一条亮线。这种故障既可能在帧扫描部分。也可能是没有12V（或8V，视机心而定）造成的，须检查12V（或8V）供电是否正常。

　　4、帧缩故障的检修

   帧幅度缩小时，如果线性良好。故障原因一般就是帧幅电位器接触不良。或是与它并联的取样电阻（一般为1～2Ω）变值，从而引起交流反馈量的误差。新型彩电帧幅调节趋向于采用总线调整，这种彩电如遇帧缩故障，还应考虑总线数据是否发生变化。一般用户不可能自行改变总线数据，但若遇显像管瞬间跳火，突发脉冲的干扰造成总线数据丢失的情况也是有的。此时将总线数据重新调整好以后，最好给CPU和储存块加上屏蔽措施。以防故障复发。

　　5、线性不良的检修

    故障现象仅仅是帧线性不良，屏幕上并没有回扫线，这一般是帧交流反馈部分的帧线性补偿电容或帧线性调节电位器不良引起的。应该强调一点，对于用总线来调整的机器，发现帧线性或帧幅不正常时，不要轻易去调总线数据。虽然有时能调好，但总线某项数据已调到极限状态，此时机器中肯定有某个元件开始劣化，要不了多久故障还会复发。

　　如果是帧线性不良，同时上部还有回扫线，有时甚至上半部还卷边，则此类故障一般和泵电源电路有关。在以集成电路为帧输出的电路中，只须检查泵二极管、泵电容和集成电路本身。

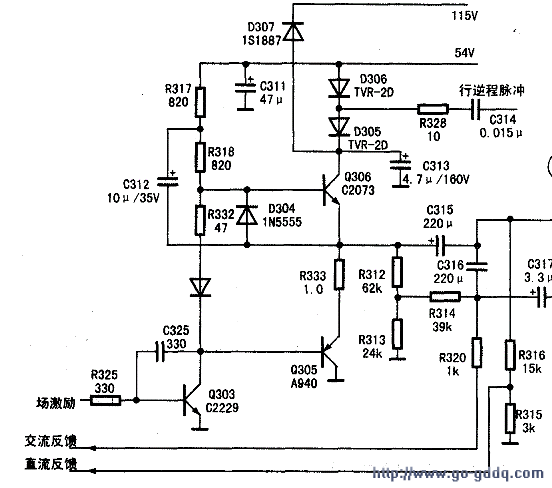

　　分立元件OTL帧输出电路，在过去的各种品牌机器上使用极多。其典型电路如图所示。各种品牌机器都会发生图像上部回扫线故障，损坏的元件也是同一个，就是C313漏电或开路。

　　C313的容量为4.7～22μF均可，耐压为160V。在修分立元件OTL帧输出电路彩电图像上部回扫线故障时，即使没有图纸。只需找到OTL电路中上面的一个管子（一般是NPN管），将它集电极对地的一个滤波电容（一般为4.7～22μF/160V）先换了再说。

　　6.烧帧输出集成块的检修

    检修彩电烧帧输出集成块故障。要注意以下三方面：

　　（1）检查开关电源电压输出是否偏高。实践证明，大部分帧输出集成块的损坏都是由于供电电压高引起的。帧输出供电来源无非有两种：要么直接取自开关电源。要么取自行输出变压器。无论哪种情况，只要开关电源的输出电压过高，都会导致帧供电电压升高而造成帧输出集成块的损坏。要强调的是，这里所说的开关电源输出电压不会升得太高，而只是比正常值略高一点，因为如果升得太高，将会引起烧行管或保护电路动作。

　　（2）帧输出集成块的泵电源回路（泵二极管和泵电容）如果开路，也将瞬间烧毁帧输出集成块。

　　（3）帧输出集成块的输出脚对地短路。也将瞬间烧毁集成块。有些彩电（如C6418、C6458等）设计时，在帧输出集成块的输出脚和地之间接一个稳压管起保护作用。帧输出集成块烧毁后，这个稳压管也往往会一起击穿，因此换上新集成块以前，须检查此稳压管是否损坏，以免再次烧毁新集成块。
