共发射极三极管交流放大电路
来源:本站整理  作者:佚名  2011-02-18 08:51:47



    此放大电路中的电压、电流包含两个分量:一个是静态工作情况决定的直流分量



    我们可以这样理解:交流分量相当于要传送的各种各样的信息,而直流分量相当于传送这些信息的载体,故载体的选择是否合适,决定着信号能否被成功传送。因此可以说,直流分量(即静态工作点)的选择很重要。

  2.在输出电压或电流中。只有交流分量才是反映输入信号的变化的,所以我们说的放大作用,只能是输出的交流分量和输入信号的关系。而绝不能把直流分量也包含在内。

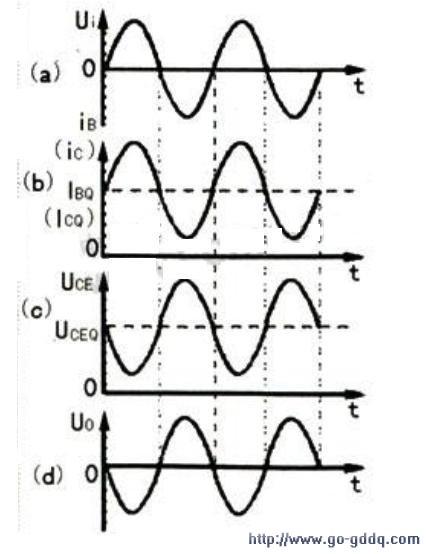

  3.从波形图(见附图)可以看出,正确-753-3

  这种现象称为放大器的倒相作用,因此共发射极交流放大电路又称反相放大器。

  4.输出电压uo与输入电压ui频率相同,只是uo的幅度比ui大得多,这说明放大电路是一种能量转换器(它把直流电源的能量转化为交流电输出给负载),因此ui的波形通过电路被放大了,且放大后没有改变原来的形状。

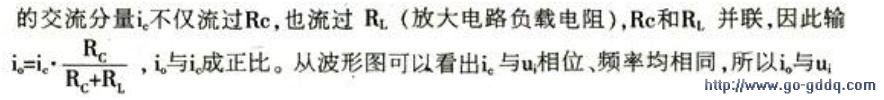

  5.由放大电路的交流通路可知:在输出回路中。集电极电流中正确一753-4

      相位、频率均相同。
