（一）什么是 SAS

       SAS（Serial Attached SCSI）即串行SCSI技术，是一种磁盘连接技术，它综合了并行SCSI和串行连接技术（如FC、SSA、IEEE1394等）的优势，以串行通讯协议为协议基础架构，采用SCSI-3扩展指令集，并兼容SATA设备，是多层次的存储设备连接协议栈。

       说到SAS，自然会联想到在存储上广泛使用的另外一种磁盘通道连接技术：FC（光纤通道），这里将2种磁盘通道连接技术做一个简单的对比。

       FC



优点：基于FabrIC Channel环路协议基础上的串行技术，通过给后端磁盘提供带宽2.0Gbit/s或者4.0Gbit/s的FC环路来进行磁盘的连接；FC线缆的连接距离远，比较容易扩展，是目前广泛采用的磁盘通道连接技术之一。

       缺点：FC接口速率虽然能到2.0Gbit/s或者4.0Gbit/s，但由于FC磁盘通道工作于环路模式下，一个光纤环路在同一时间只能实现单个磁盘的I\O，导致FC带宽不能被充分利用，并且影响到磁盘并行访问的性能。

       SAS

       优点：SAS具备目前磁盘通道技术里面的最高接口速率，通过采用通道合并技术，SAS支持将多个phy合入一个port，可提供高达几十G的通道带宽，比如常用的4*SAS宽端口，带宽可达12Gbit/s；SAS的交换构架支持多个设备的扩展，一个SAS域理论上最多可接16128个设备，同时SAS设备支持24×7的多线程设计，可满足多任务的应用；SAS设备基于目前存储领域最成熟的SCSI技术，可兼容SATA，这使得SAS通道技术具备广泛的适用范围和良好兼容性。

       缺点：由于与SAS通道技术配合的SAS磁盘价格偏高，目前主要应用于企业级场合。

       小结：SAS作为磁盘通道技术，在接口带宽、工作性能、可扩展性、组网应用、可靠性等方面，有着突出的优势，尤其适合应用于企业级系统。

       （二）SAS的交换构架

       要了解SAS的构架，先弄清几个概念：

       SAS Phy：一个phy即是一个transceiver，每个phy都有一个SAS addresss，和一个唯一的identifier；
       SAS Port：一个port包含一个或一组phy，每个SAS PORT有一个唯一的SAS地址，同一个Port中的所有phy共用一个address，即一个port只有一个SAS address；
       SAS device：一个SAS device可以包括一个或多个SAS port，device里的每个phy有一个独立的identifier。

                                                              图1 SAS device,SAS port,SAS phy关系示意图

       End device：是一种SAS device，SAS物理连接的末端设备，例如HBA卡、Disk driver都是end device；
       Expander device：包括Edge expander device和Fanout expander device Fanout expander device：起中心交换作用，既可以直接连接到end device，也可以连接到edge expander device； Edge expander device：一般用于连接fanout expander device和end device，也可以连接其它的edge expander device，一个edge expander set中只能包含128个SAS address。

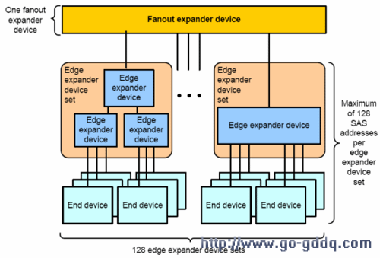

                                                                          图2 SAS Expander拓扑构图

       Domain：即整个SAS交换构架，由SAS device和SAS expander device组成，其中Device又区分为Initiator和Target，它们可以直接对接起来，也可以经过Expander进行连接，Expander起到通道交换或者端口扩展的作用，如下图所示：

                                                                               图3 SAS交换构架示意图

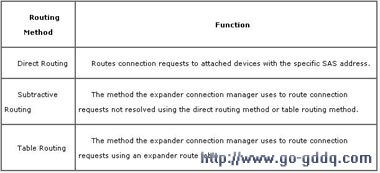

       每一个SAS initiator port和SAS target port都有一个单独的SAS address，expander device也有自己单独的一个SAS address，SAS的交换比较简单，直接用port的SAS address作为交换路由表的内容，没有任何转换过程，一般的交换方法有如下三种：

       理论上，每个"Edge Expander Set"可以支持128个port，每个SAS Domain可以有128 个"Edge Expander Set"，这样每个SAS Domain中最多可以有128 x 128 = 16384 个port。当然，这并不是说每个SAS Domain可以连接16384 个磁盘和SAS适配器，因为"Fanout Expander"与"Edge Expander"相连接时，会占用一部分port。如果128 个"Edge Expander"全部连接到"Fanout Expander"，内部互联至少要占用256个port。也就是说，一个SAS域理论上可以连接16384 - 256 = 16128个SAS End Device。对比光纤环路126 个device的上限，16128 这个数字仍然是非常可观。
