3.下面几例常见应用，就是根据厂家图纸，结合工艺要求和操作的方便性等，尽量简化的实际使用。
例1：如下图，是一款手动调节频率大小的方案。
主回路只接入一只空气开关，控制回路中，用一个三位两挡的主令开关LW8—10切换正反转，中位停止。复位按钮NP2-EA35（绿），用于过载后的复位，避免到控制柜里去切断变频器电源复位。线绕电位器用w11—34.7kΩ和数码转速表，便于在操作台上给定和显示。故障输出外部电路带一个红色LED指示灯来显示报警情况。整个线路中没用继电器，可在操作台上操作。对应程序，必须按接线的方式，进行程序设计。
例2：如下图是一款固定几个挡位调节速度的接线方式。

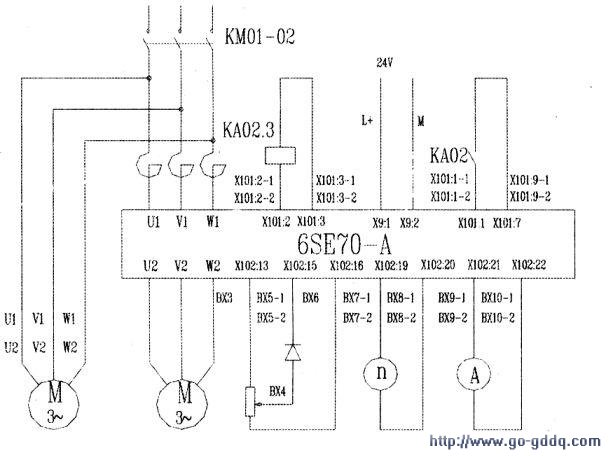

例3：如下图所示，类似M系列变频器，可以采用6SE70系列的接线方案。
和M系列变频器相比，仅多用了一只24V的控制电源。
注意图中变频电机的冷却风机，不是接在变频器的出口端，而是单独接电源。其他控制端口的接线大同小异。
例4.在由计算机和PLC组成的自动控制系统中，变频器挂在PROFIBUS总线下面，作为下属执行单元。通过总线通讯，受控于计算机和PLC的指令。因而，变频器的控制回路不需再接线，只需主回路接线。接线图比较简单，如下图所示。但必须增加PROFIBUS通讯模板，把其安装在变频器装置的正面，通过PLC的一个DP接口和变频器进行通讯。对应修改变频器的通讯参数，以及PLC的编程和WinCC画面的通讯等。
上述几款变频器的外围接线图，都是笔者根据经济实用的原则，简化设计并在实践中使用过的。在实际使用中，一些人担心简化的接线会出“问题”，而增加一些“措施”。笔者认为过于烦琐的的接线反而容易出现问题，因为更容易出现误操作。
