变频器简单的接线方法
来源:本站整理  作者:佚名  2011-03-22 11:51:23



  在使用时,一些人不是根据实际需要,而是片面追求。实际接线是非常简单的,不必要的功能尽量不要使用,以免画蛇添足,增加复杂书和接线图,是考虑到各种各样的情况而提出的完整的参考意见,这是供用户选择使用的。

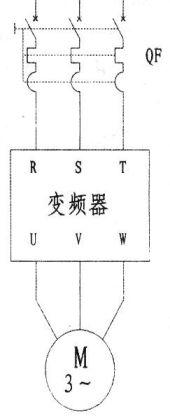

  1.如果单独使用变频器调性和麻烦。厂家提供的产品说明速,不参与系统或继电控制的最简单的线路是只配一个空气开关,三进三出,三根线到电机。无控制接线(见右图)。用配备的BOP操作面板控制电机的点动、正反转、速度调节、停止等、并通过BOP功能切换,观察电机的运行参数。和厂家提供的图纸相比,主回路中少了熔断器、接触器、屏蔽电抗器、制动电阻、输出电抗器、以及屏蔽接地线等。

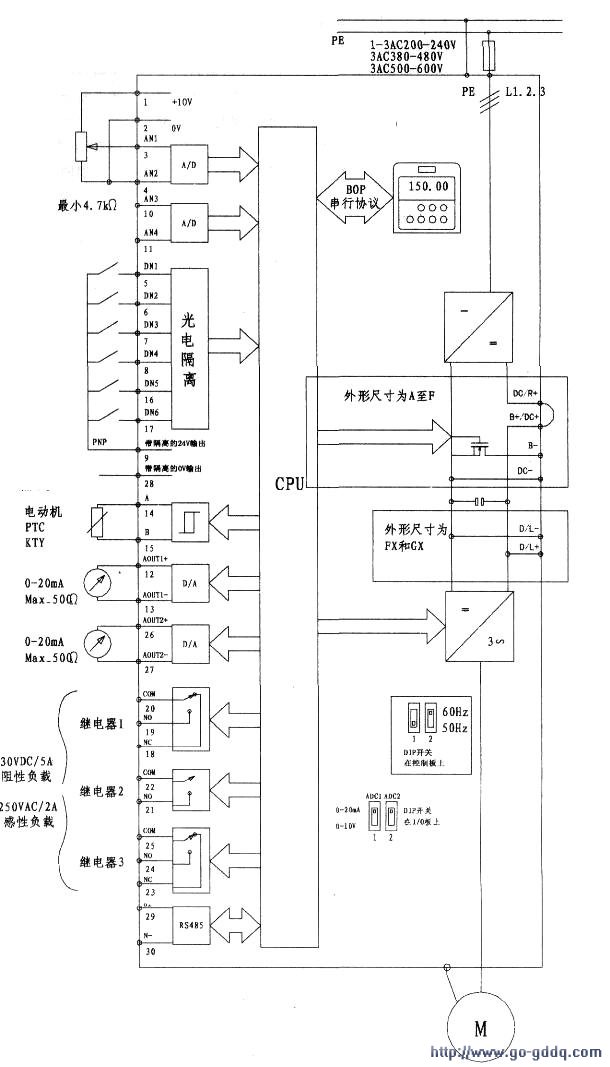

  2.如果把变频器放在控制柜里,常常需要用按钮、继电器等元器件,在操作台上远距离操作。此时,就要利用厂家提供的图纸和说叫,来参考自已的接线,厂家图纸见下图,接线分为如下几部分:

  (1)主回路。

  (2)给定输入,可3处进入操作面板,模拟输入端,数字输入端。

  (3)数字端子通过接点的闭合对电机的正反选择、停止、制动、复位等控制。

  (4)其他端子,包括模拟输出、电机热敏信号输入、故障接点输出、通讯端L1等。
