OM6288双声道耳机驱动器性能判断
来源:本站整理  作者:佚名  2015-12-18 09:56:11

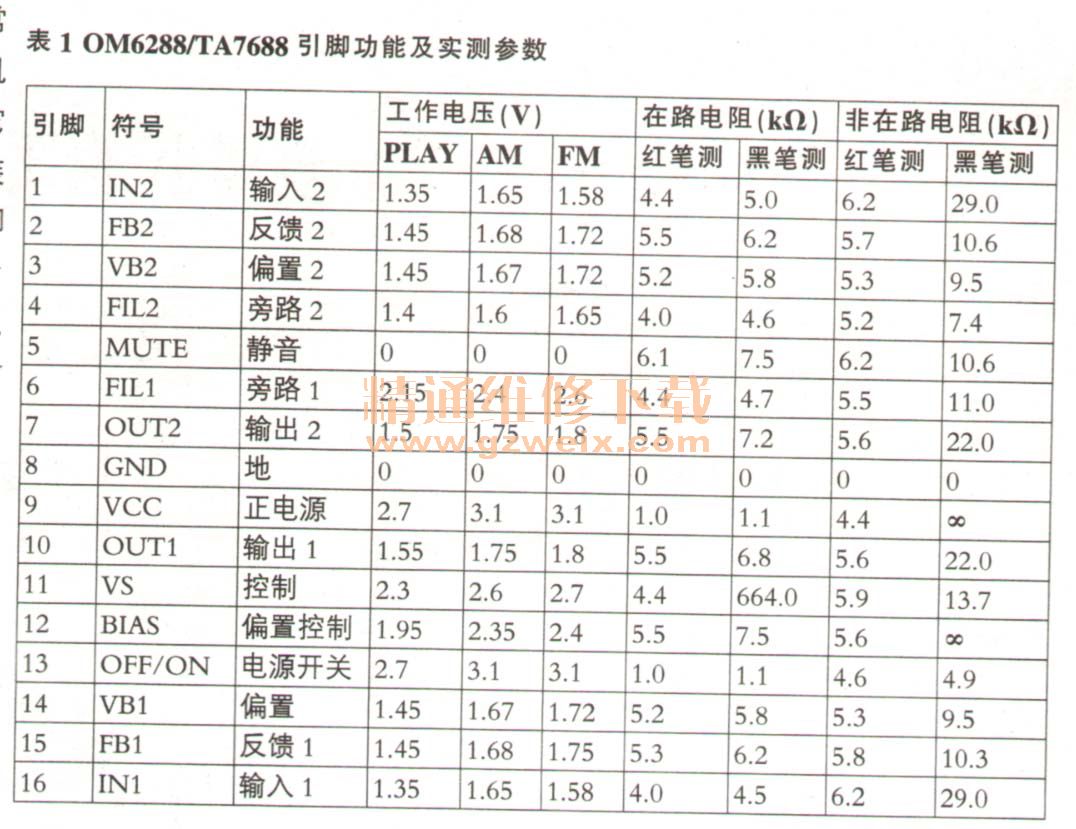

  OM6288是一种常用的低电压双声道耳机驱动放大集成电路,它有16脚双列扁平封装(型号后缀F)和16脚双列直插封装(型号后缀P)两种封装结构,电源电压VCC=1.8~6.0V(推荐VCC =3.0V),当VCC =3.0V,RL =32Ω、TD=10%时,输出功率PO=27mW X2,当RL=16Ω时,PO=38mWX2。它的各引脚功能,不同工作状态(放音、中波收音、调频收音)工作电压、在路或非在路正、反向电阻值如表1所列。

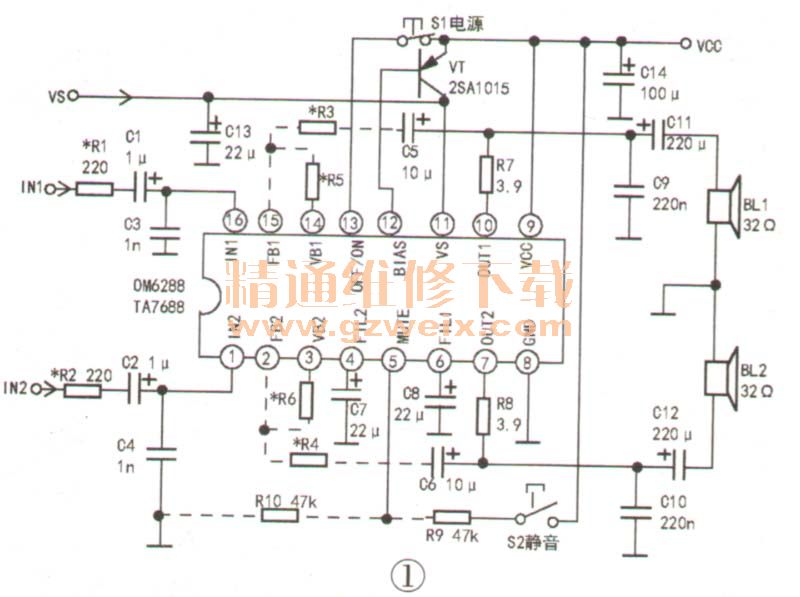

    OM6288的典型应用电路如图1所示。图中R3~R6、C5、C6是反馈网络中的外接阻容元件,其数值在不同机型中也有所不同,也可不使用。静音下拉电阻R10(47kΩ)也可不用。若OM6288实测电压、电阻值与表1列出的数值相差过大,在检测相关引脚外接元件正常时,一般是芯片内部损坏。另外,当测得双声道输出端⑦、⑩脚电压为0V或3V时,可判断芯片损坏。

    OM6288损坏后,一般不易购得,可用TA7688或KIA6288直接代换,代换时注意封装要相同。
