详解奔驰OM626发动机结构与组成（一）

来源：汽车维修技师作者：佚名 2014-12-23 08:42:25

    发动机OM626 D16 SCR是一款新研发的直列4缸柴油发动机，带共轨直接喷射装置和涡轮增压器。该发动机有两种功率（85 kW和100kW），均为1.6L排量，自2014年9月起将在205型号系列中投入使用。
    发动机OM626（如图1所示）主要特征概览：

    ·特别的双质量飞轮
    ·可变机油泵
    ·每个汽缸各两个进气门和排气门
    ·凸轮轴通过正时链传动
    ·带可变几何涡轮（VTG）的涡轮增压器
    ·双级水冷废气再循环
    ·经优化的热能管理
    ·ECO启动／停止功能
    ·通过向废气道喷射尿素（AdBlue⑧）来处理废气

    一、发动机数据及元件位置
    1．发动机数据

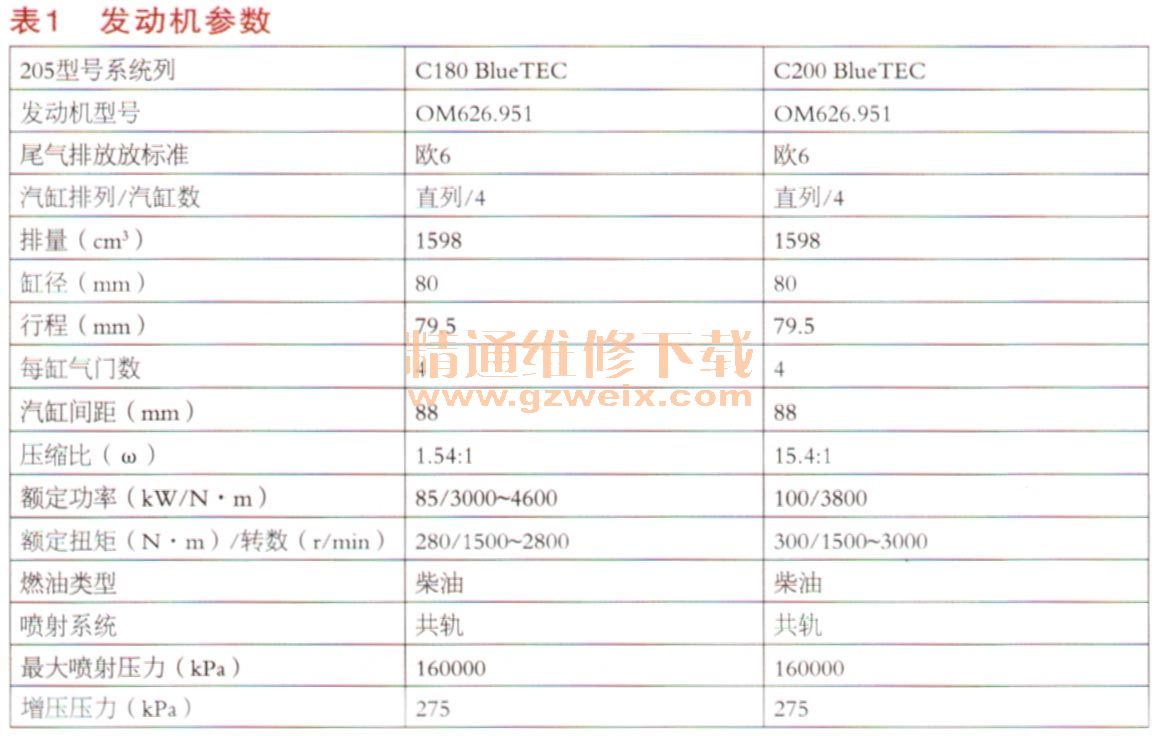

    发动机参数如表1所示。

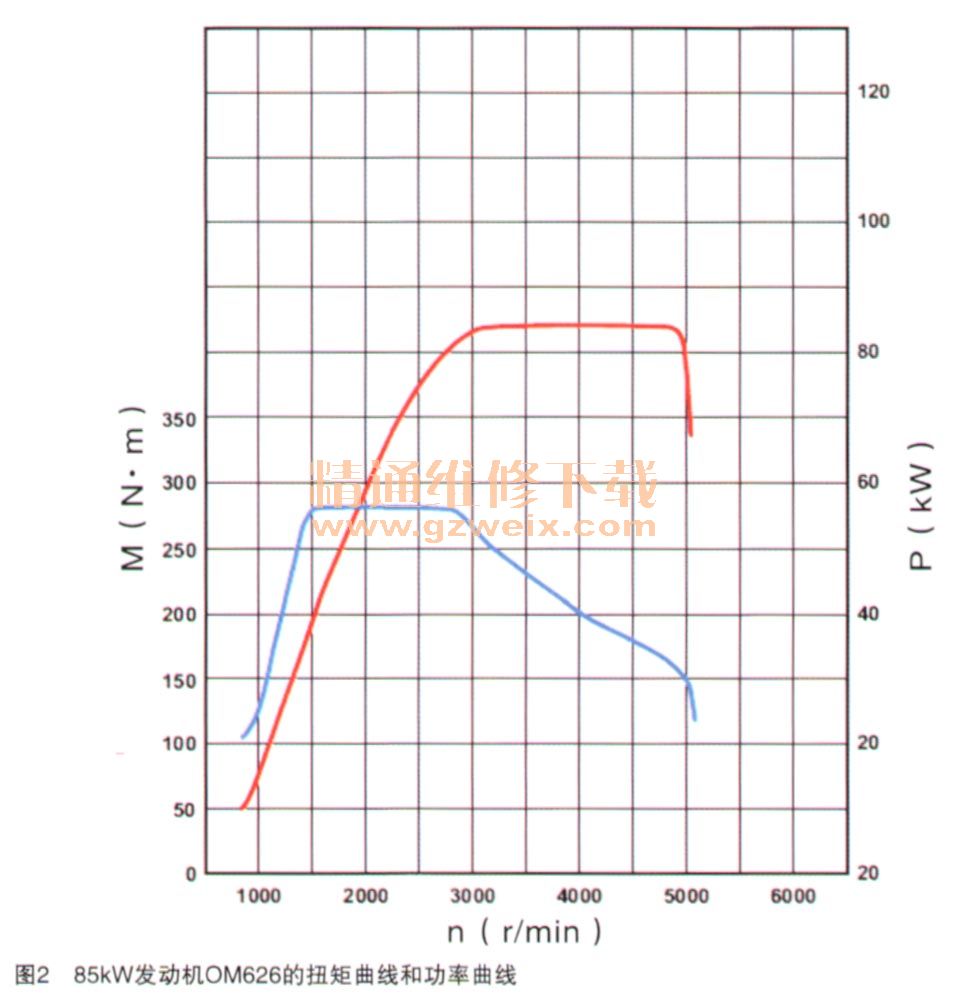

    85kW发动机OM626的扭矩曲线和功率曲线，如图2所示。

    100kW发动机OM626的扭矩曲线和功率曲线，如图3所示。

    2．发动机元件位置
    发动机元件位置如图4～图8所示。
