二、电路图简介
（一）等离子彩电特征电路简介
等离子彩电单元电路主要有以下单元电路：

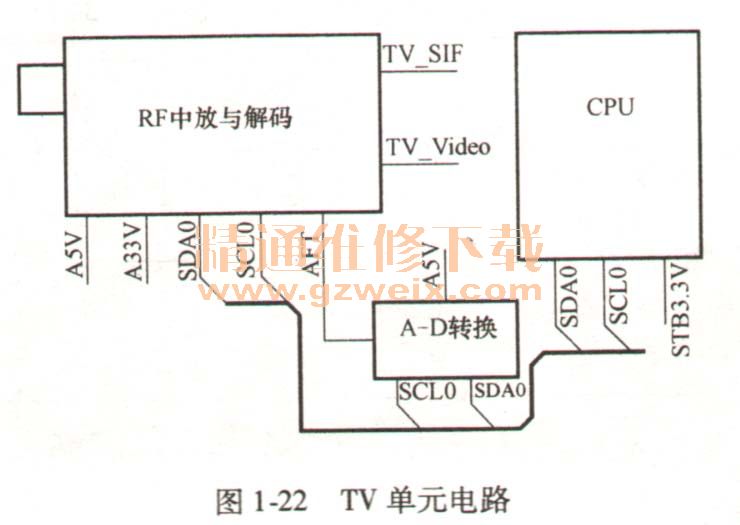

1） TV单元电路（见图1-22）。该电路的工作原理是，高频头（RF中放与解码）的AFT信号经A-D转换，并通过I2C总线送到CPU进行检测，若有偏差，则进行频率微调。直到AFT电平到达校准值为止。

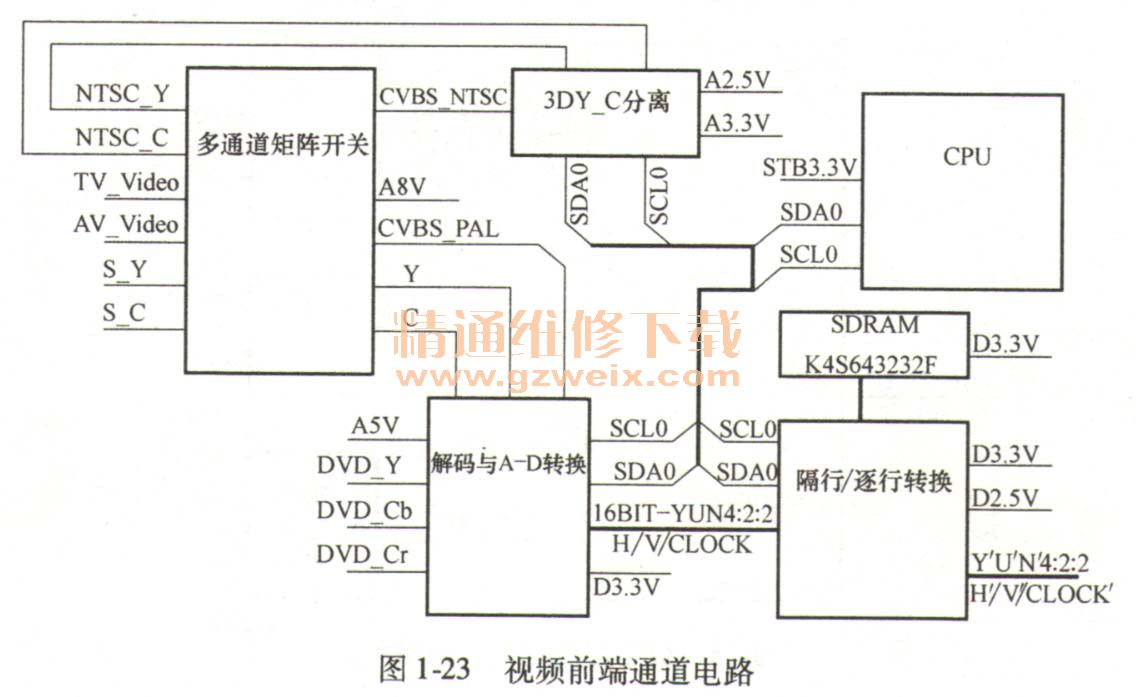

2）视频前端通道电路（见图1-23）。视频信号经过多通道矩阵开关电路选择后输出到解码与A-D转换电路进行信号制式标准识别。① PAL制式时，CPU控制多通道矩阵开关电路直接选通视频信号，输入到解码电路进行处理；②）NTSC制式时，CPU控制多通道矩阵开关电路选通视频信号，输入到3DY_C分离电路进行3DY_C分离后，Y/C信号输入到多通道矩阵开关电路．再次进行选通，使多通道矩阵开关电路同时输出视频信号、Y信号、C信号，Y/C信号输入解码与A-D转换电路进行处理。

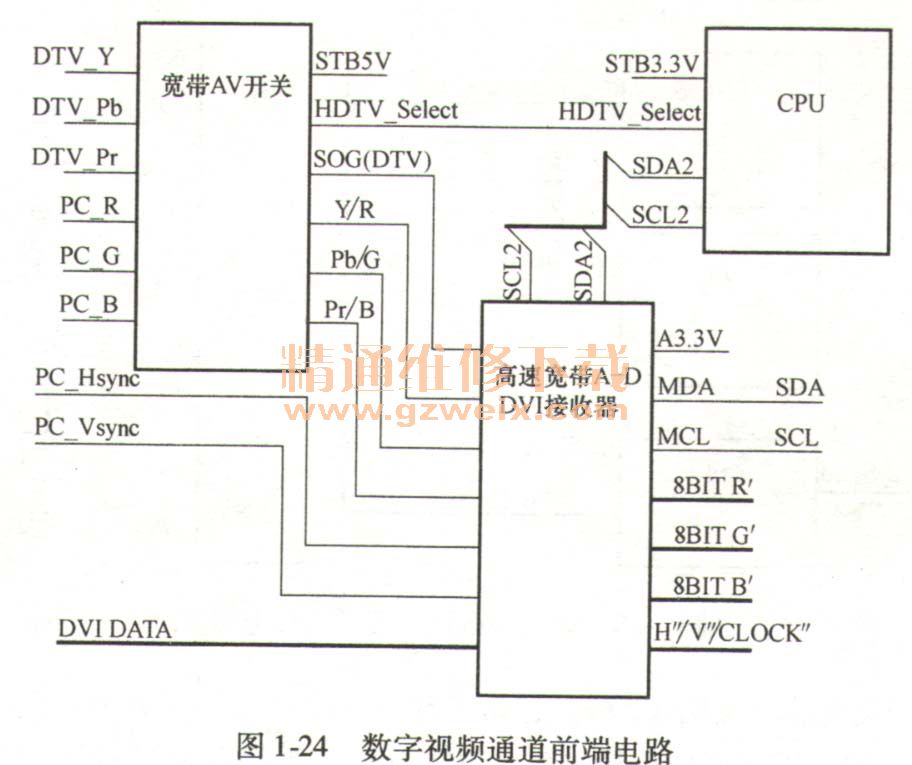

3）数字视频通道前端电路（见图1-24）。PC/DTV信号输入到宽带AV开关电路，由CPU对输入信号进行选通后，输出信号送到高速宽带AD DVI接收电路，进行A-D转换后，产生24BITS R/Y、G/Pb、B/Pr数字信号和H同步、V同步、时钟信号。同时，DVI信号输入到高速宽带AD DVI接收电路进行解调后输出24BM RGB数字信号和H同步、V同步、时钟信号。

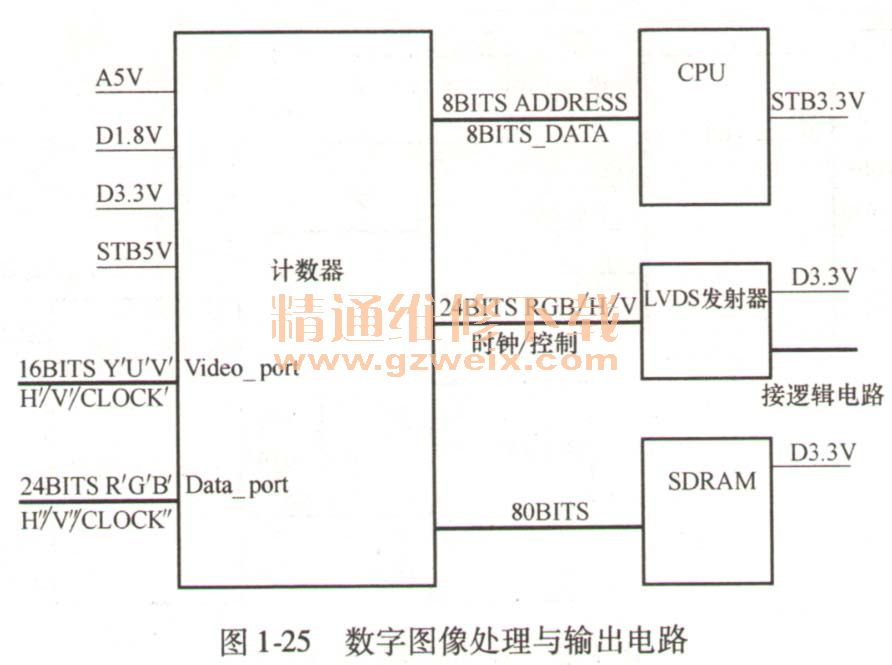

4）数字图像处理与输出电路（见图1-25）。选中VIDEO口时，VIDEO数字信号输入到计数器，进行各种处理。选中DATA口时，DATA数字信号输入到计数器，进行各种处理。启用PIP功能时，同时对VIDEO数字信号和DATA数字信号进行处理。

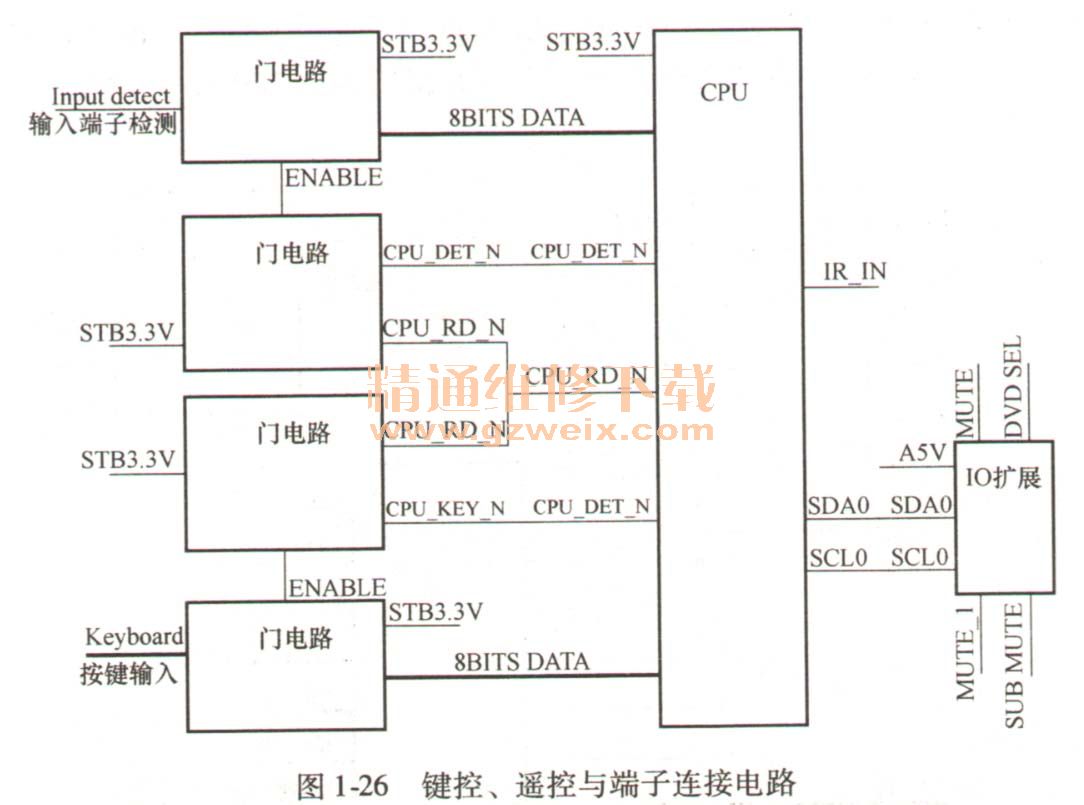

5）键控、遥控与端子连接电路（见图1-26）。遥控信号通过中断实现输入检测，按键信号、端子输入检侧则通过定时扫描实现输入检测，最后通过软件进行相关处理。

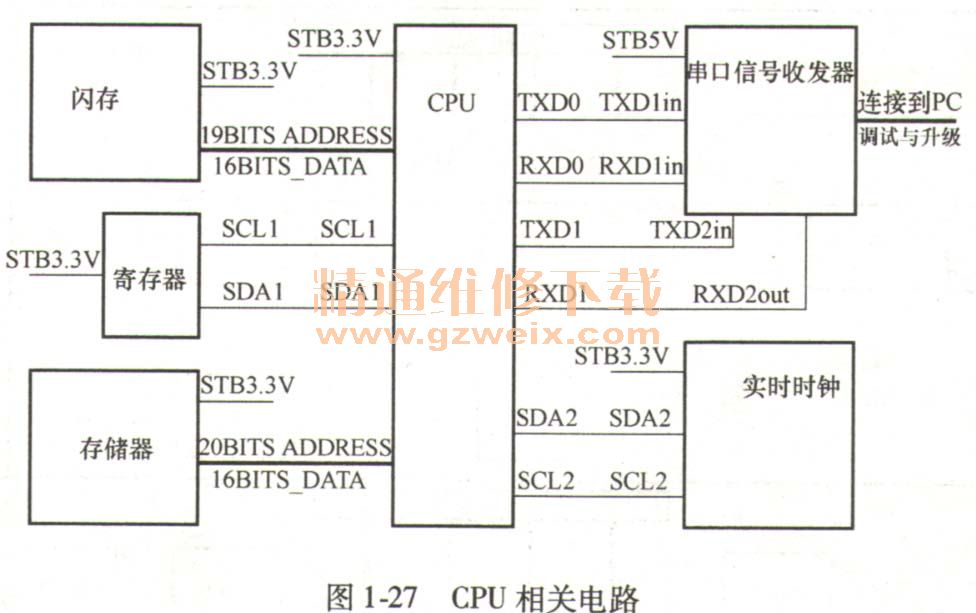

6） CPU相关电路（见图1-27）。正常工作时，软件主程序存放在闪存中，OSD信息存放在存储器中，寄存器信息映射在存储器中，用户信息存放在寄存器中（每5秒存储一次），实时时钟每3秒刷新一次。

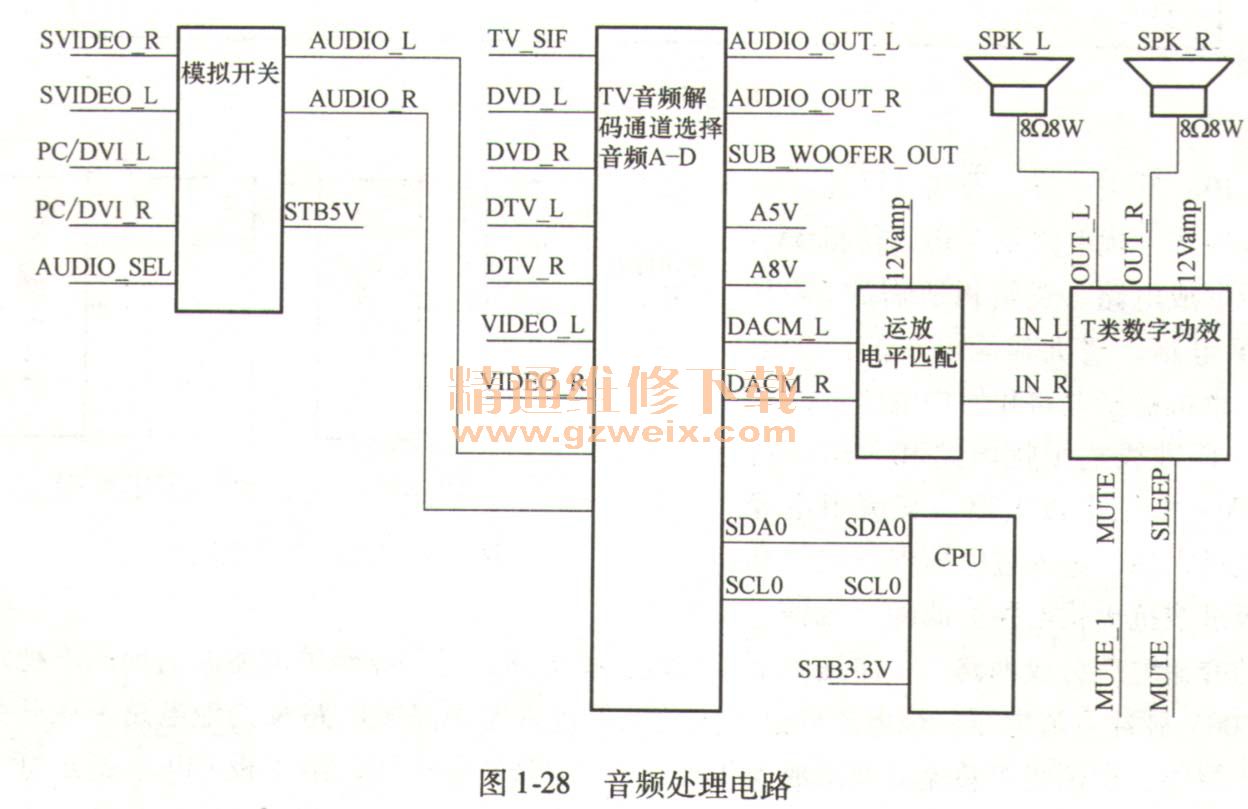

7）音频处理电路（见图1-28）。各通道音频信号输入到TV音频解码通道选择音频A-D转换电路进行选择后；对TV- SIF进行A-D转换、解调等处理后送往后级，对其他音频信号A-D转换等处理后送往后级数字功放电路进行放大，最后送到扬声器。

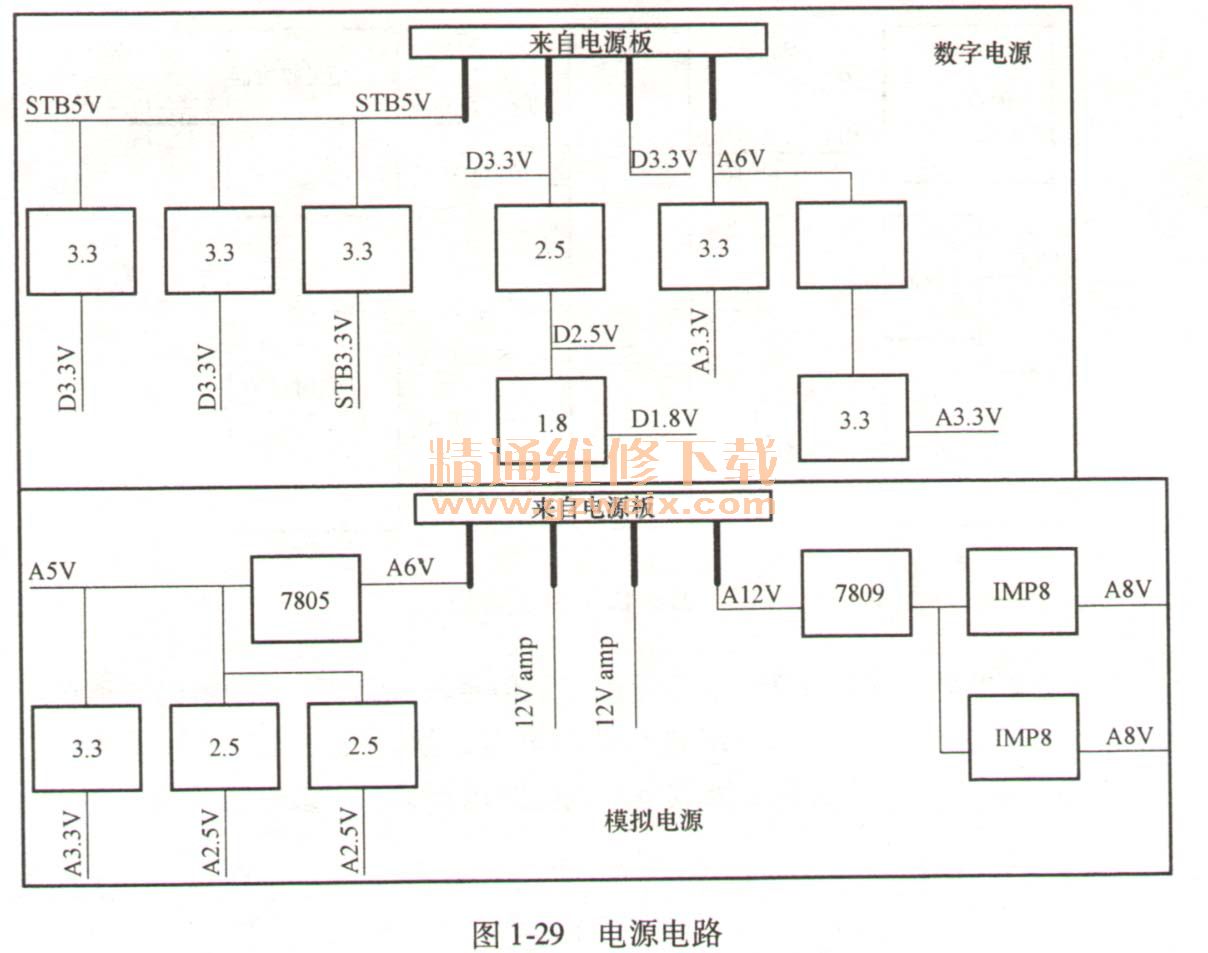

8）电源电路（见图1-29）。等离子彩电电源电路一般输出1.8V、3.3V、2.5V、5V、6V、8V、12V等电源。以便满足电路的基本功率要求，并保证有足够的功率供给裕量。

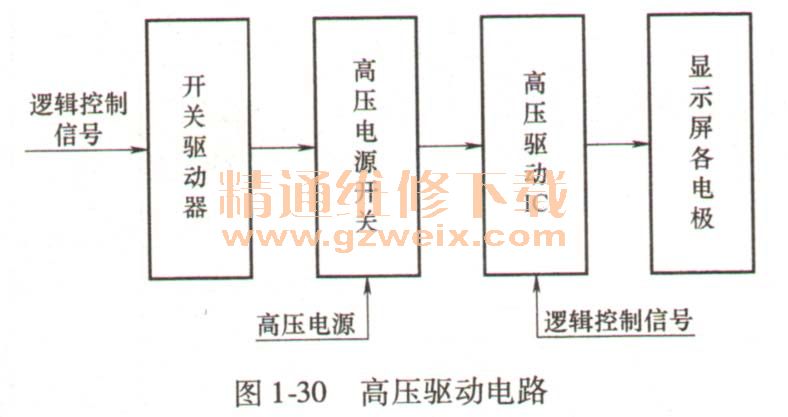

9）高压驱动电路（见图1-30）。高压驱动电路按一定的逻辑控制时序，给显示屏愉出来自视频电路的高压驱动波形。
10）等离子屏。等离子屏通常包括进线抗干扰电路及VSB（待机5V）电压形成电路、逻辑板所需的5V和3. 3V电路、整机其他电压的产生电路、整机稳压电路和保护电路。
①进线抗干扰电路和VSB（待机5V）电压形成电路。交流市电经插座进人后，进人过电压保护电路和前级进线抗干扰电路。滤除干扰信号后的交流电压分成两路，一路送到下一级抗干扰电路，另一路经整流滤波后形成不稳定的300V脉冲直流电压。该电压经过开关变压器进人电源厚膜电路及其他电路。从开关变压器的二次侧绕组整流滤波形成VSB（＋5V）、18V等电压，给主板CPU、指示灯等供电。
②逻辑板所需的5V和3. 3V电路。当用户按下二次开机键后，发出二次开机指令，准备信号由高电平变为低电平，发出PS-ON（电源开启）的检测信号给CPU。另一路通过光藕合器隔离后，经过控制管输出受控的18V电压，经稳压后供给电源厚膜块作为工作电源，电源厚膜块开始振荡工作。
电源厚膜块工作后，输出PFC-OK信号和RELAY-ON信号。促使电路为副电源板和主电源板上的电路供电。同时电源继电器吸合，电源指示灯变色（红变绿或黄）。
功率因数校正（Power Factor Correction， PFC）电路完全进人工作状态后，输出约400V的PFC电压。PFC电庄分成三路，一路送到副电源板，用以产生调谐电压和伴音功放电压；一路经相关电路后产生70V的VA电压，用于×板的供电；还有一路产生3. 3V和SV电压给逻辑板供电及其他板子的小信号供电。
③整机其他电压的产生电路。逻辑板工作后，CPU输出相应的信号给Y驱动板、维持板和×板。产生的电压供给等离子屏的Y驱动板、稳压电路和维持板供电。
④整机稳压电路。稳压电路就是由电阻采样后送到稳压器的控制引脚，再经过光藕合器的隔离把二次电压的变换信息送到开关电源的电源调整引脚，从而控制二次电压的输出，实现了二次电压的稳定输出。
⑤保护电路。开关电源的保护电路有的由单一集成电路为核心组成，有的由分立元器件组成。开关电源输出的各组电压都要送到保护电路内进行检测。当其中一路不正常时，通过送出高电平或低电平信号，再进行晶体管驱动后，使继电器跳开，使后级的PFC供电断开，从而保持电路故障不进一步扩大。
与CRT开关电源不同的是，等离子屏开关电源对电源的供给时序要求很严格，每一种电压的建立顺序都是有严格要求的。而且每一路电源大多对应了相应的指示灯（在电源板或逻辑板上）进行指示，哪个指示灯不亮，则检查相应的电路，从而大大提高了维修的方便性。
