（二）液晶彩电特征电路简介
液晶彩电主要由电源电路、信号处理与控制电路、高压逆变电路等电路组成。
1．电源电路
电源电路是液晶彩电十分重要的电路组成部分，主要作用是为液晶彩电提供稳定的直流电压。电源电路主要由开关电源与DC-DC变换器等组成。
（1）开关电源

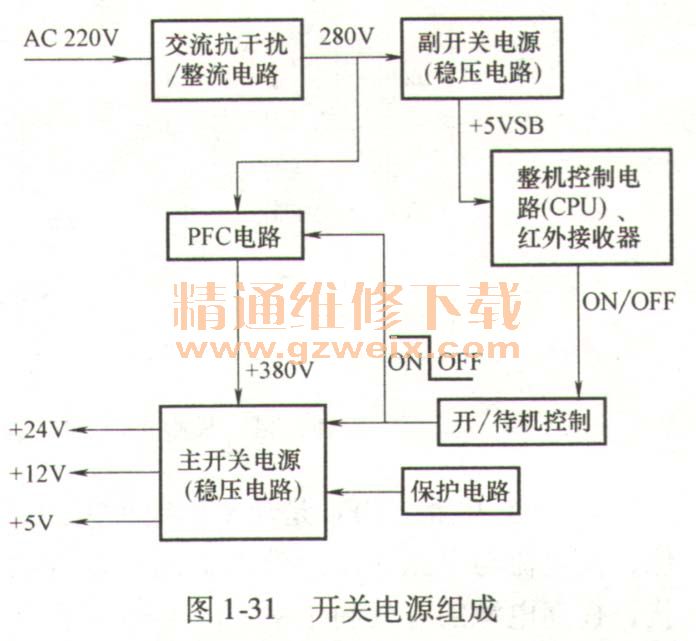

液晶彩电开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路（部分液晶彩电有此电路）、主/副开关电源、保护电路和稳压电路等组成，如图1-31所示。

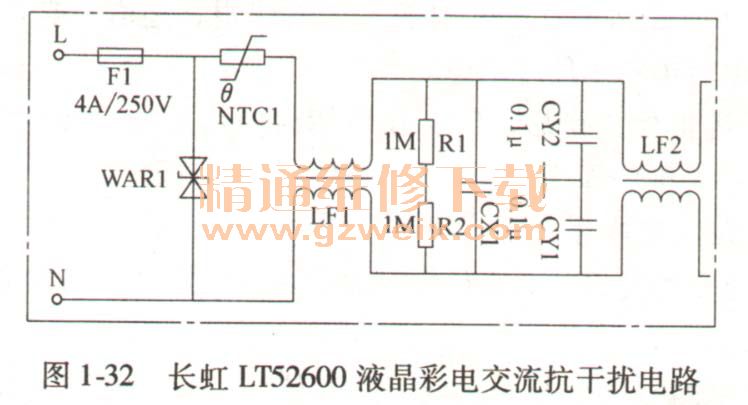

1）交流抗干扰电路。该电路的作用是滤除市电中的高频干扰，以防市电电中的高频干扰影响液晶彩电的正常工作；同时还可滤除开关电源自身工作时产生的高频干扰，以防污染市电网、干扰其他电路。该电路位于市电的输入处。图1-32所示为长虹LT52600液晶彩电交流抗干扰电路，主要由F1、WAR1 、LF1、LF2、CY1、CY2、R1、R2等组成。

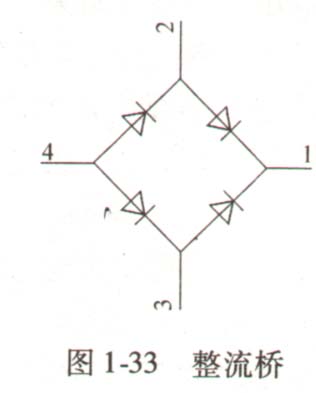

2）整流电路。该电路的作用是将交流电转换成300V左右的直流电压。液晶彩电电源电路中通常采用桥式整流方式，一般由4只整流二极管组成，如图1-33所示。

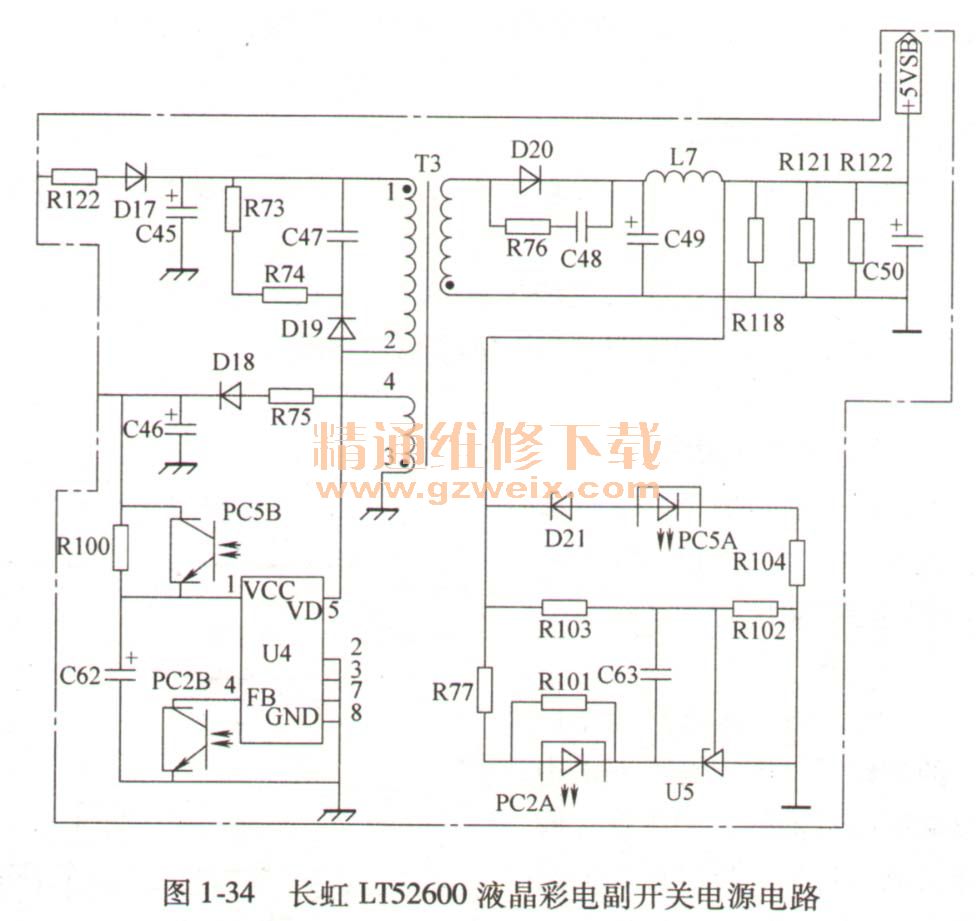

3）副开关电源。副开关电源的作用是为整机控制系统电路提供待机和正常工作所需要的电源电压，如输出＋5V电压供给CPU。图1-34所示为长虹LT52600液晶彩电副开关电源电路，主要由I' WU控制器U4 （NCP1013）、开关变压器T3、误差放大器U5、光藕合器PC2等元器件组成。

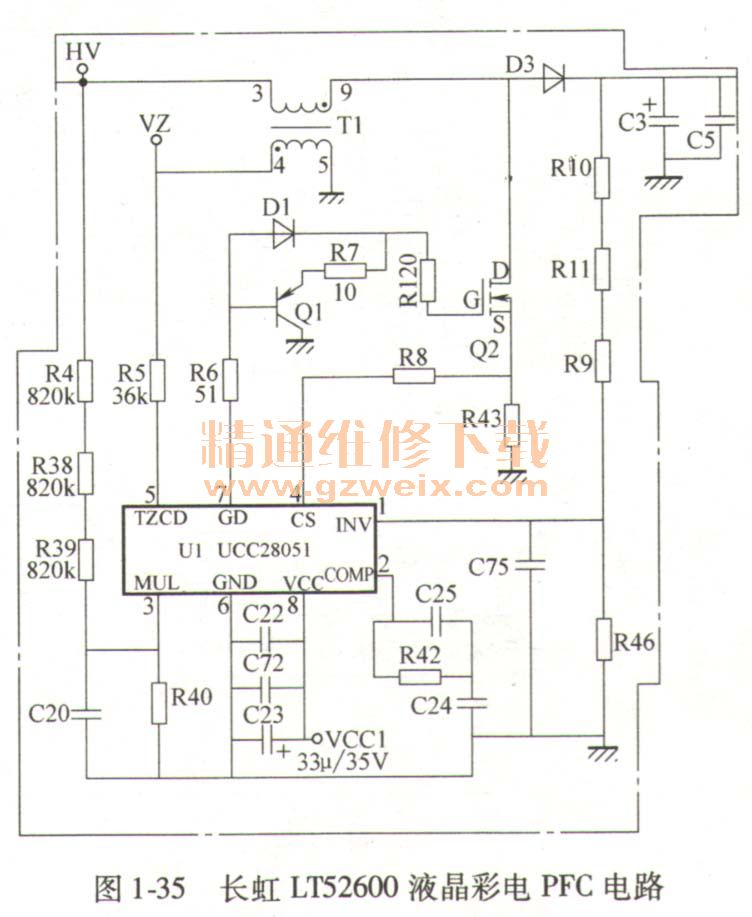

4） PFC电路。PFC是功率因数校正的意思，工作原理是通过电感来校正电流的相位，使电流与电压相位一致以提高功率因数，并防止电路产生的多次谐波对电网的干扰，提高电源的有效利用率。图1-35所示为长虹LT52601）液晶彩电PFC电路，主要由PFC专用集成电路U1 （UCC28051）、变压器T1、晶体管Q1、场效应晶体管Q2等元器件组成。
提示：部分液晶彩电有此电路

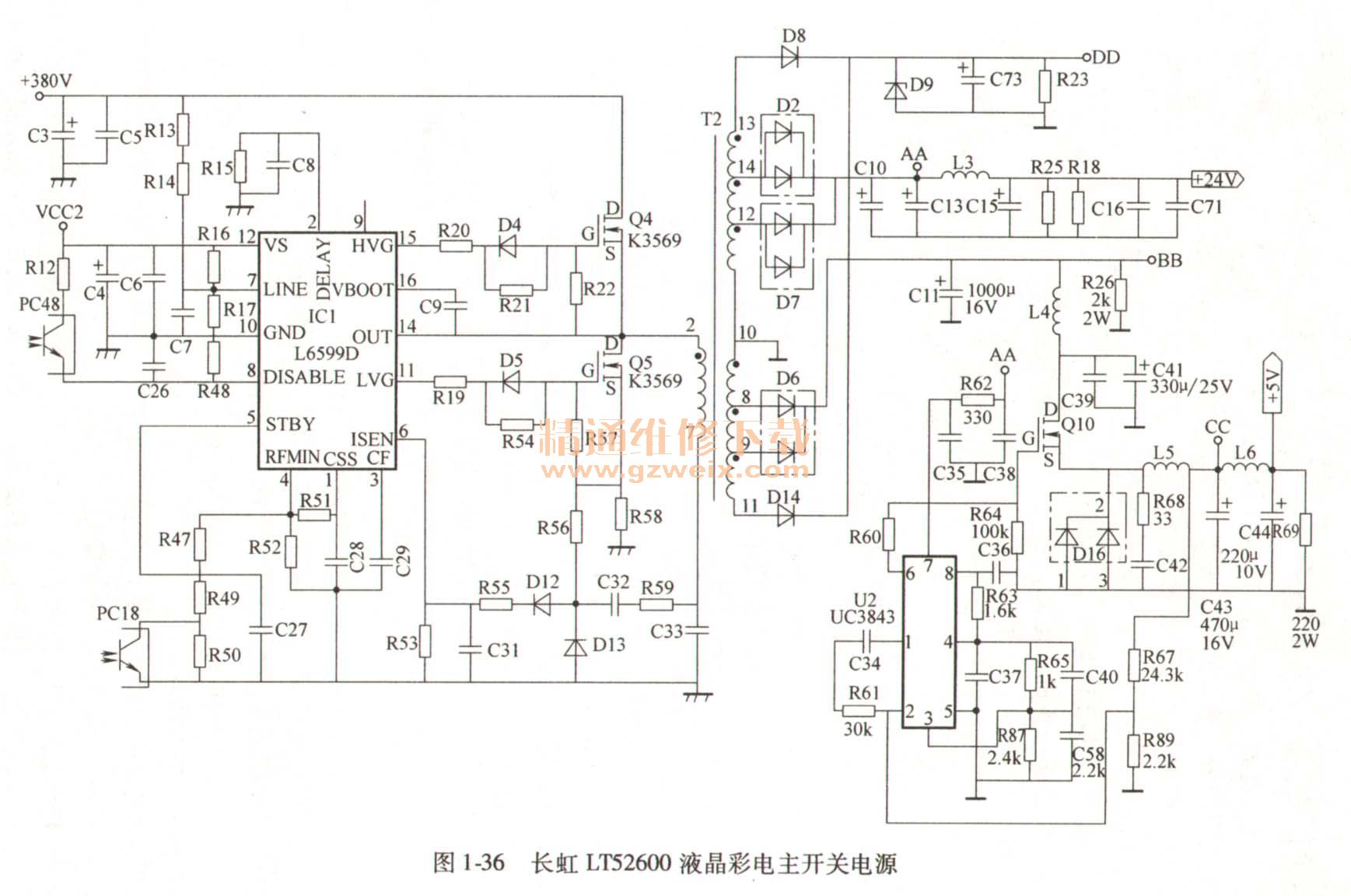

5）主开关电源。主开关电源的作用是输出＋12V、＋ 24V等电压，供给信号处理板及背光灯驱动板。这部分电路通常以一块PWM调控芯片为中心组成，特征元器件是开关变压器与输出电压整流滤波元器件。如图1-36所示为长虹LT52600液晶彩电主开关电源，它主要由IC1（ L6599D）、T2、Q4、Q5、Q10、U2 （ UC3843）等元器件组成。

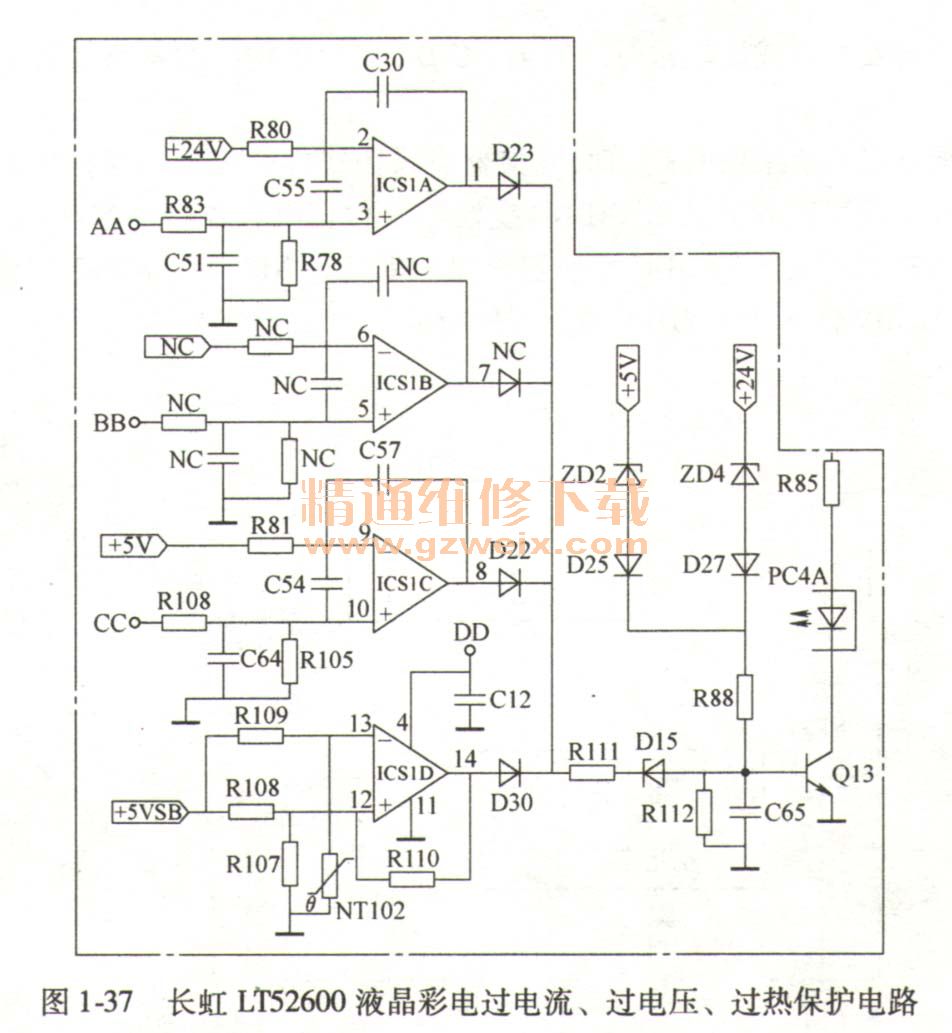

6）保护电路。为了保证开关电源及负载电路的安全（开关电源上的大多数元器件都工作在大电压、大电流条件下），故在开关电源上设置了保护电路。保护电路有过电压保护、过电流保护、过热保护等保护电路。图1-37所示为长虹LT52600液晶彩电过电流、过电压、过热保护电路，主要由ICS1（LM324）和PC4组成。
7）稳压电路。当开关电源的输出电压因市电电压、负载电流的变化而发生变化时，必须通过稳压电路来对开关管的导通时间进行控制，达到稳定输出电压的目的。稳压电路又由误差采样和稳压控制电路构成。
误差采样电路主要有直接采样和间接采样电路两种。直接采样电路的采样电压直接采自开关电源的主电源输出端，通过光藕合器再反馈到电源电路的脉宽，和频率调节电路。间接采样电路是在开关变压器上专设一个采样绕组，采样绕组和二次绕组采用紧藕合结构，采样绕组感应的脉冲电压的高低就间接地反映了输出电压的高低，因此，这种采样方式称为间接采样方式。
稳压控制电路的主要作用是，通过控制开关管激励脉冲的宽度或周期，控制开关管导通时间的长短，使输出电压趋于稳定。
